Capteurs profileurs de vitesse

Capteurs ultrasoniques profileurs de vitesse (corrélation croisée)

Basée sur la technologie de corrélation croisée brevetée par le fabricant Nivus, notre gamme de capteurs ultrasoniques profileurs de vitesse se caractérise par une exceptionnelle précision pour la mesure de débits dans des canaux ouverts, ainsi que dans des conduites pleines ou partiellement remplies, notamment si on la compare à la technologie Doppler, largement répandue.

Cette gamme de capteurs comprend plusieurs modèles qui permettent de couvrir l’ensemble des besoins selon les caractéristiques des installations à équiper.

Ces modèles se déclinent en différentes versions :

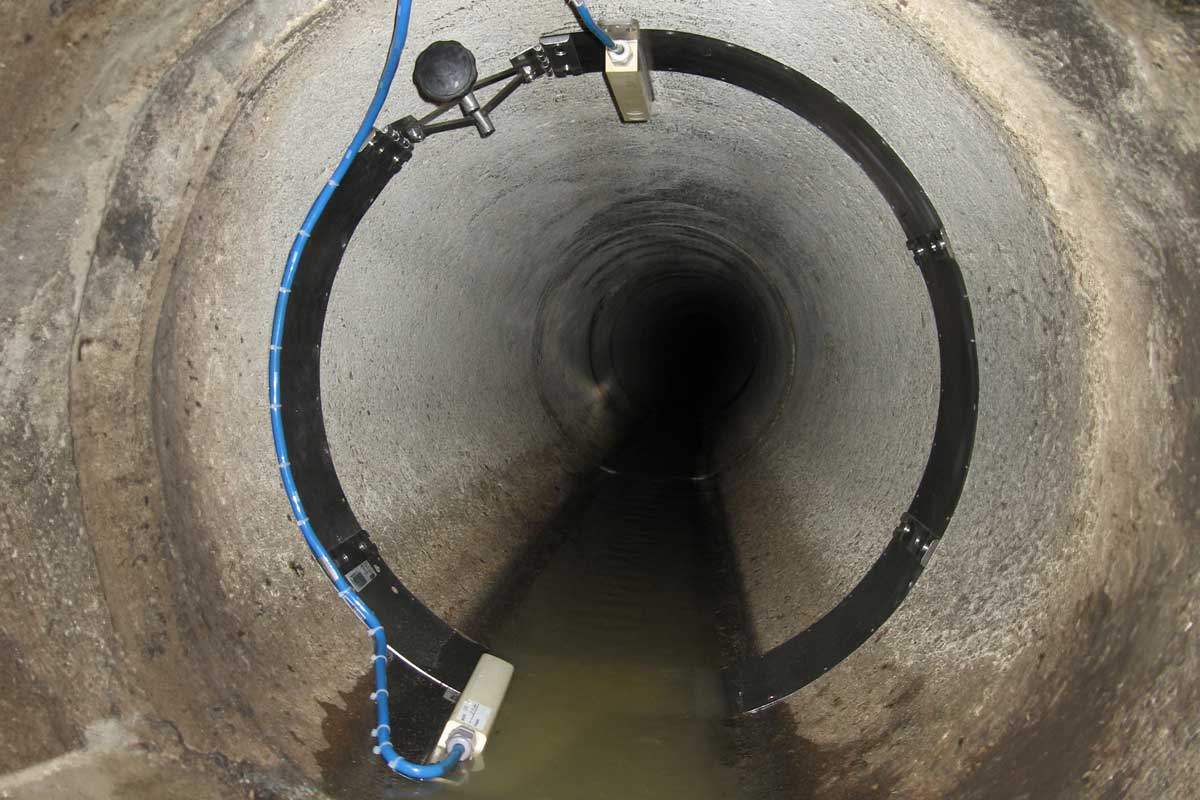

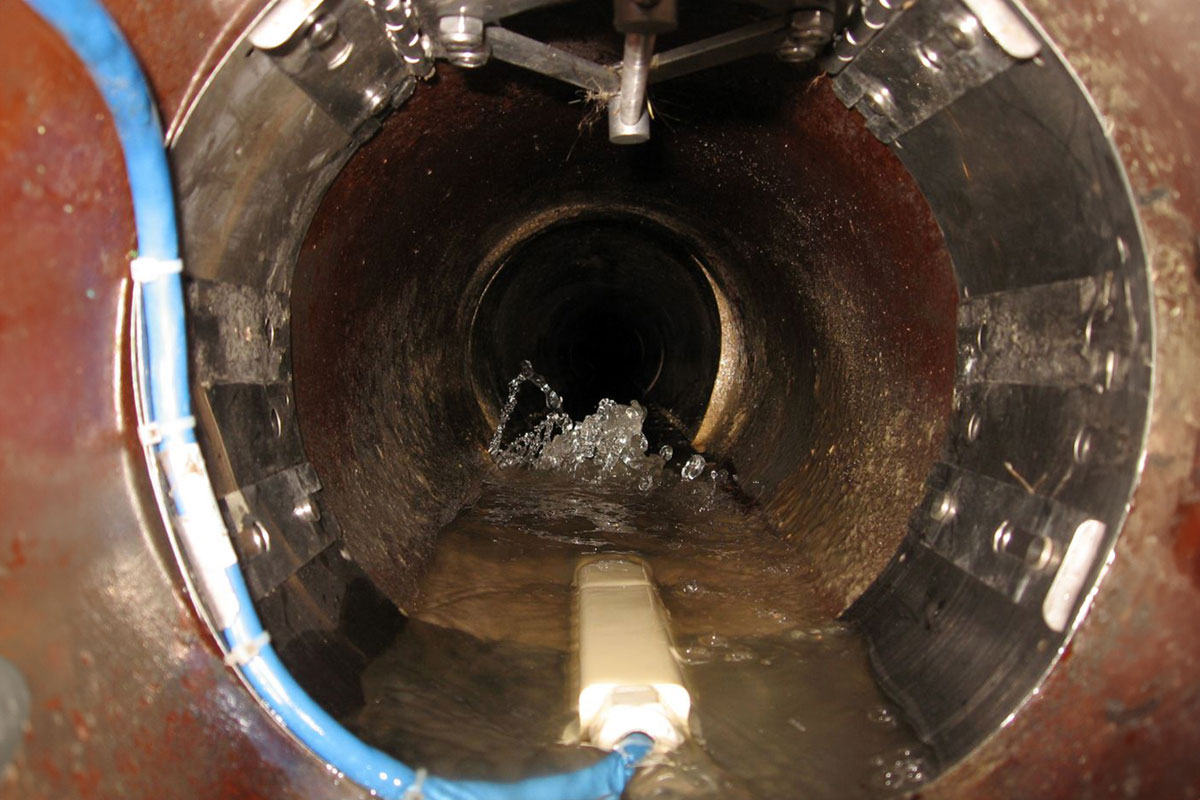

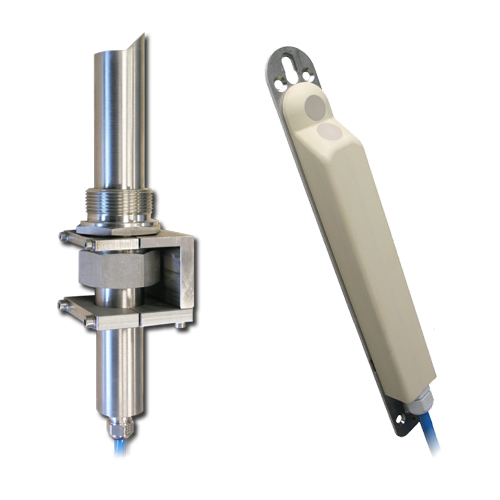

Hydrodynamique (capteurs installés sur les côtés d’une paroi de canal ou conduite, ou en radier)

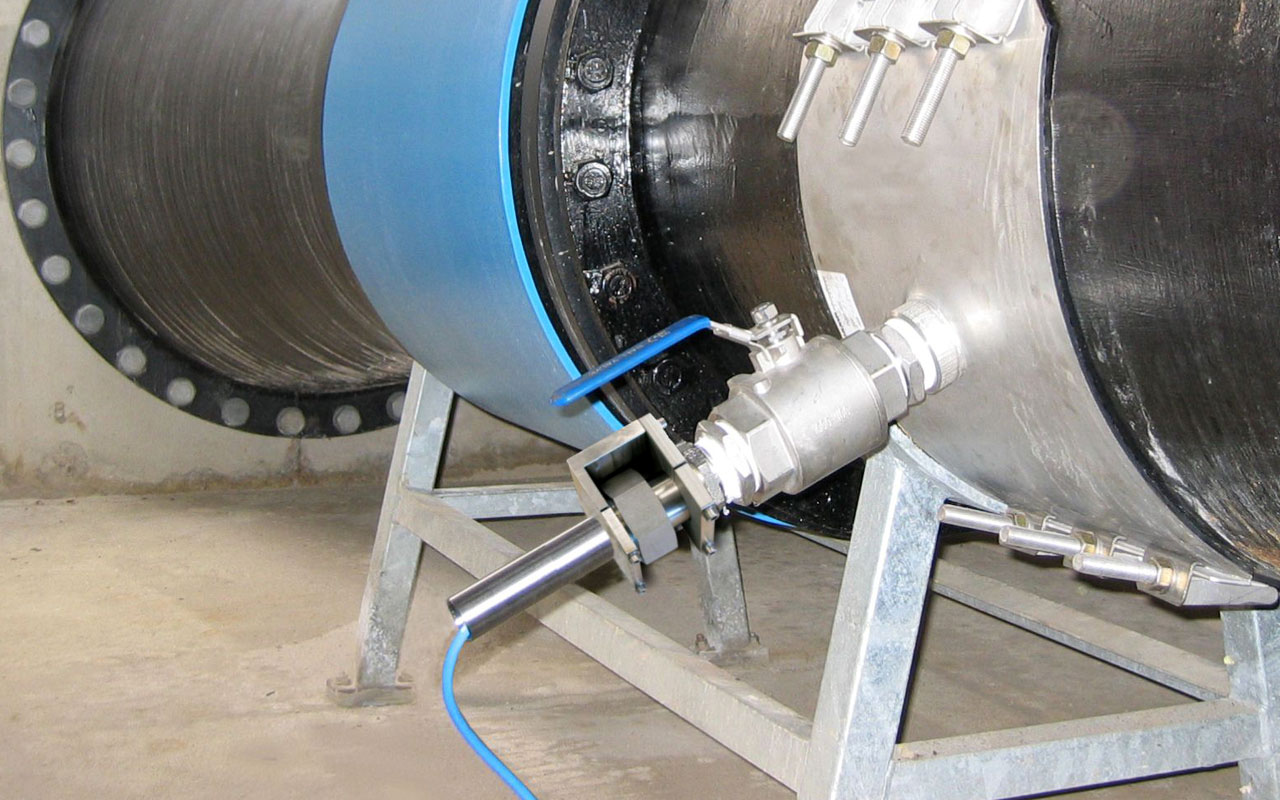

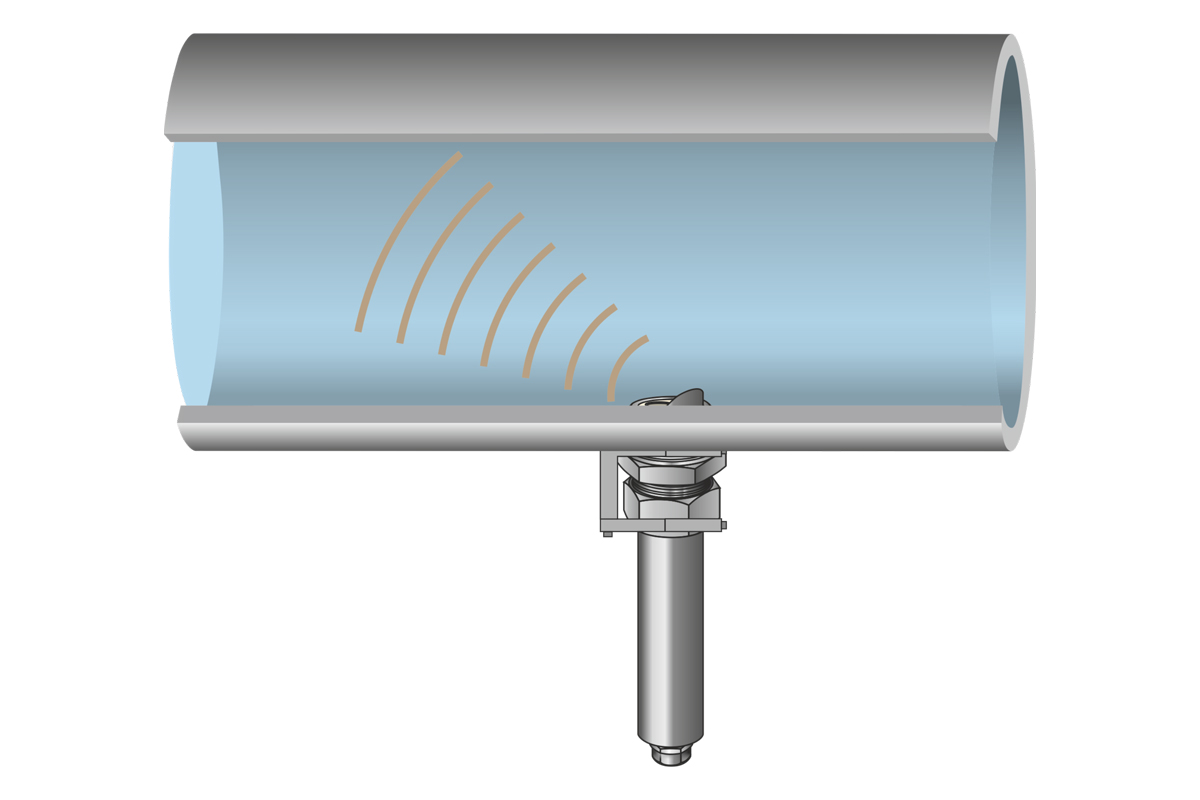

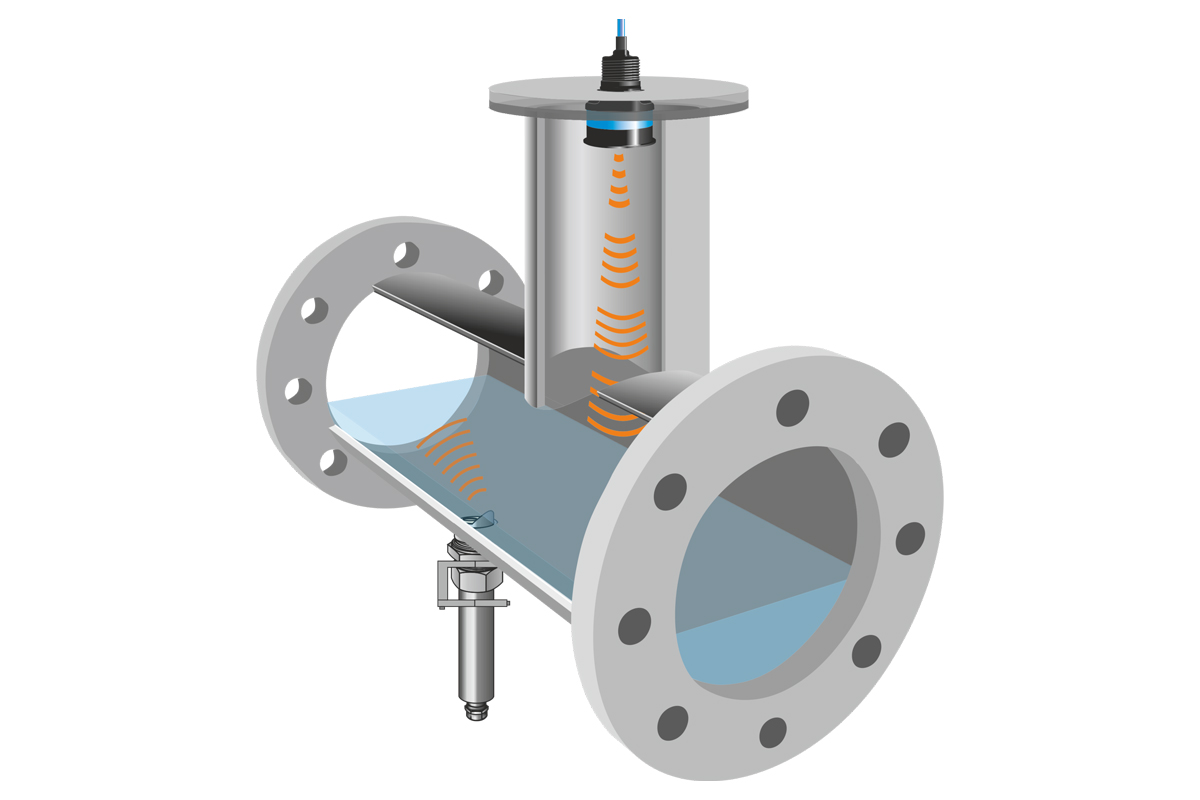

Cylindrique (capteurs insérés dans la conduite, en affleurement, particulièrement utilisés pour des conduites pleines)
Tubulaire (capteurs particulièrement destinés à l'installation en canaux partiellement remplis avec parois perpendiculaires)

Ces capteurs peuvent être fournis avec un capteur de hauteur intégré dans le même boîtier ou séparé.

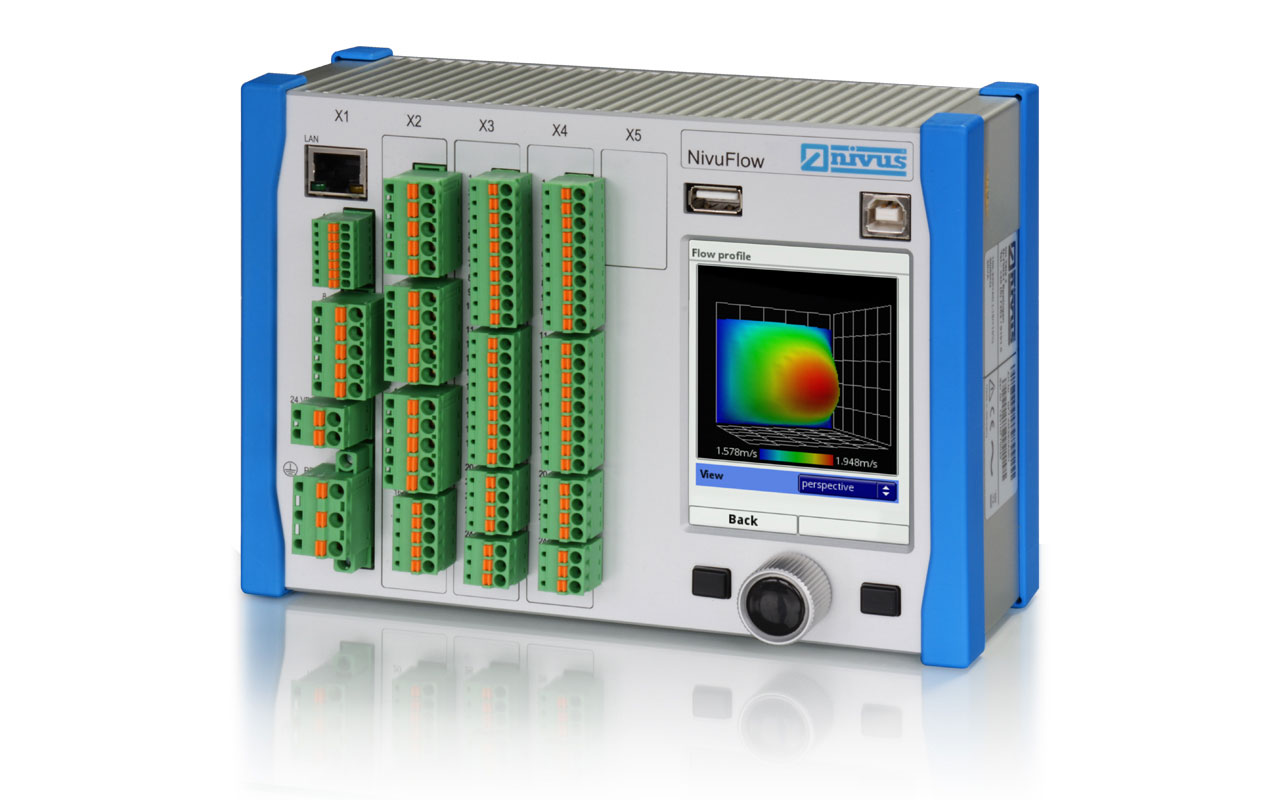

Ils peuvent être associés aux convertisseurs-transmetteurs NivuFlow 750 ou 7550 pour constituer un système complet de mesure de débit, autonome ou connecté à un système de contrôle existant (SCADA, Télémétrie), pour des installations permanentes ou des campagnes de mesure.

Applications

Fluides faiblement à très chargés, dans des canaux ouverts ou des conduites, pleines ou partiellement remplies
Réseaux d’égouts, postes de pompage
Stations d'épuration: entrée, sortie, sortie de bassin d'aération, recirculation des boues, traitement des boues, sortie de fermentation, dosage des floculants
Diagnostic, études d’infiltration ou de capacité
Contrôle des rejets, des eaux parasites, recherche de débits de fuite
Suivi et enregistrement des déversements
Mesures stationnaires en ouvrages de rétention des pluies tels que bassins d'orage, de rétention ou de dépollution
Réseaux d’eaux industrielles
Comptage pour détermination de redevances
Conduites de drainage
Conduites de boues de recyclage

Avantages

Mesure de grande précision grâce à la technologie de profilage de vitesse par corrélation croisée
Aucune calibration nécessaire
Insensibilité/Autoadaptation aux variations de profils de vitesses et aux perturbations hydrauliques

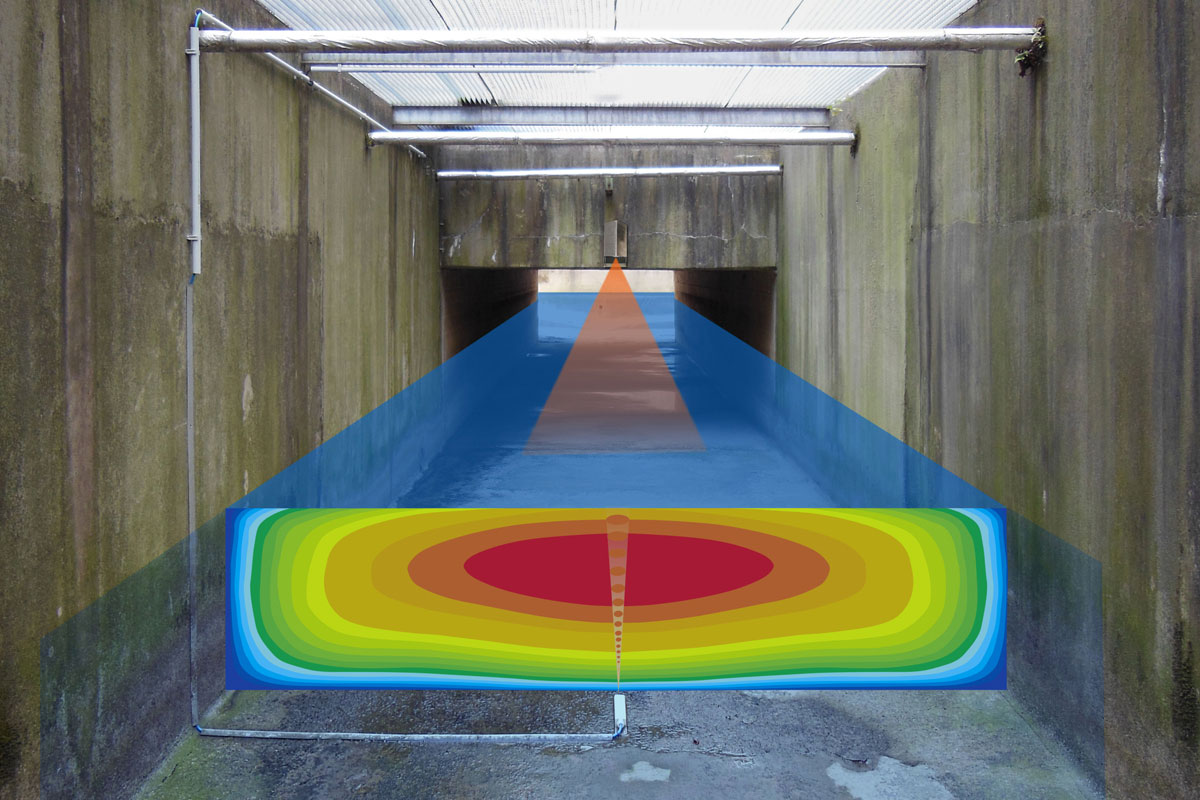

Visualisation de profils de vitesses 3D (voir convertisseurs NivuFlow 750 et 7550)
Flexibilité de l’offre pour s’adapter aux différents besoins (dimensions des canaux et conduites, conduites pleines ou partiellement remplies, niveau de précision recherché, etc.)

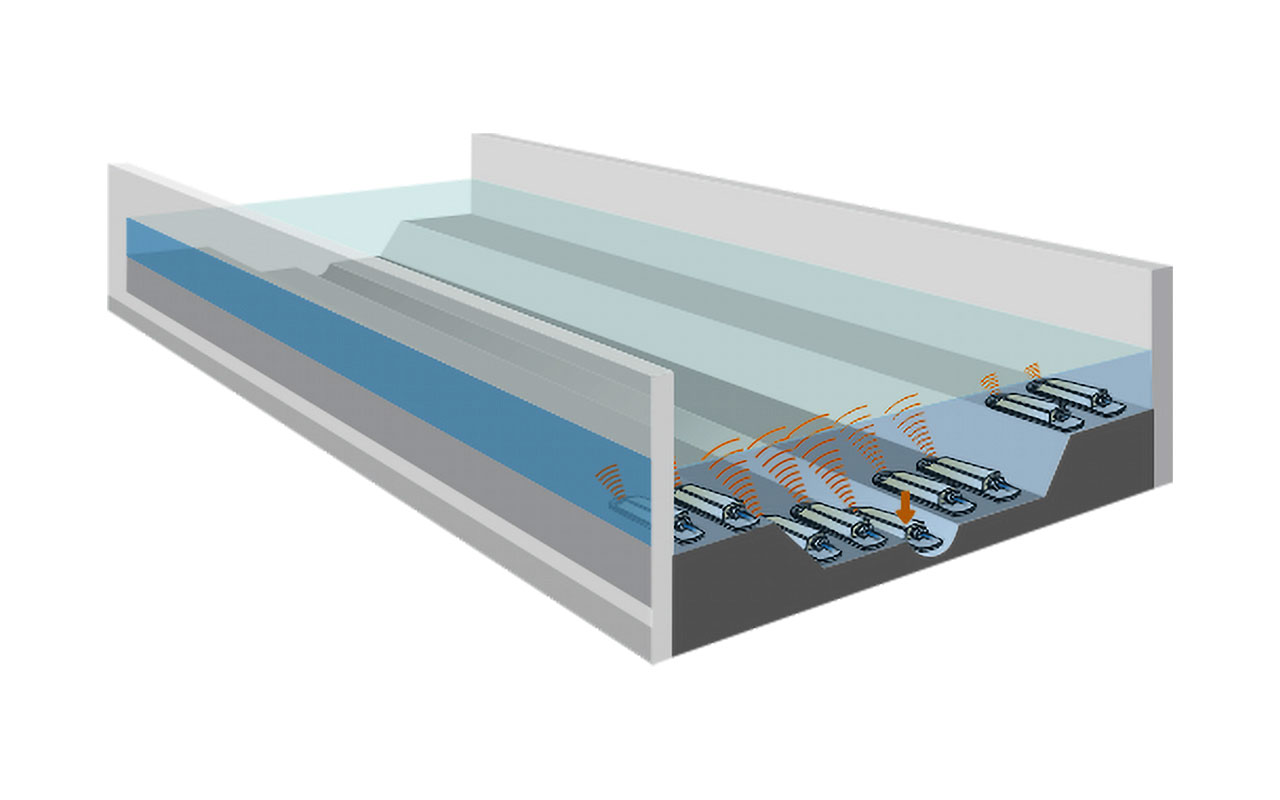

Possibilités multi capteurs pour conduites ou canaux très larges, ou pour offrir une redondance au système

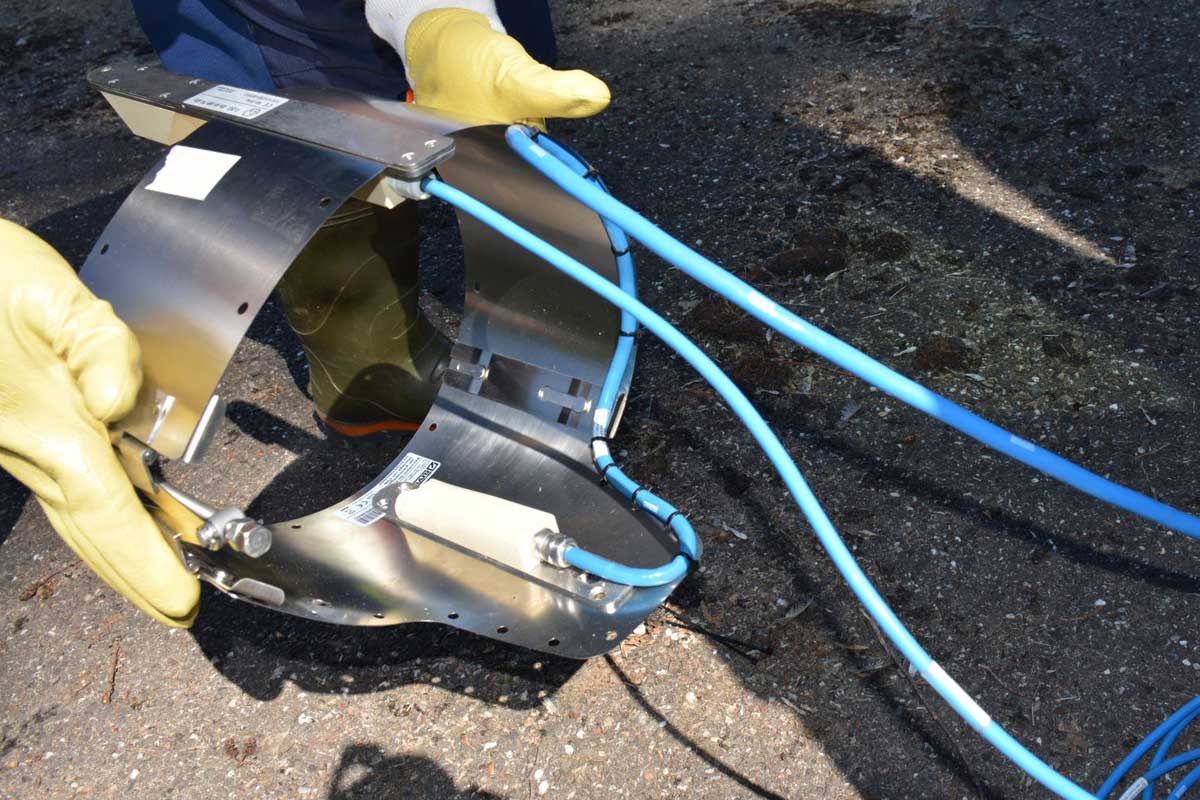

Possibilité d’installation sans arrêt du flux, sans intervention dans le milieu et sans équipement additionnel de montage tel que cerclage ou platine de support (capteurs cylindriques à insertion)
Stabilité absolue du point zéro (aucune dérive)
Insensibilité aux parasites sur de longues distances grâce à la transmission numérique du signal

Spécifications

MODÈLES HYDRODYNAMIQUES, CYLINDRIQUES ET TUBULAIRES

Capteurs hydrodynamiques : Installation en paroi ou radier, dans canaux ou conduites partiellement remplies
Capteurs cylindriques : Installation par insertion, en affleurement, dans conduites pleines
Capteurs tubulaires : Installation par fixation latérale dans canaux rectangulaires ouverts

TYPES DE DE CAPTEURS DISPONIBLES

Capteurs POA
Raccordement aux convertisseurs NivuFlow 750 et 7550
— POA-V200K : Vitesse seule, sans mesure de niveau, hydrodynamique
— POA-V200R : Vitesse seule, sans mesure de niveau, cylindrique
— POA-V2H1K : Vitesse + Niveau par ultrasons par le bas, hydrodynamique
— POA-V2D0K : Vitesse + Niveau par pression, hydrodynamique
— POA-V2U1K : Vitesse + Niveau par ultrasons par le bas + Niveau par pression, hydrodynamique
Capteurs CS2 (pour ouvrages de grandes dimensions)
Raccordement aux convertisseurs NivuFlow 750
— CS2-V100R : Vitesse seule, sans mesure de niveau, cylindrique
— CS2-V100S : Vitesse seule, sans mesure de niveau, tubulaire
— CS2-V200K : Vitesse seule, sans mesure de niveau, hydrodynamique
— CS2-V2H1K : Vitesse + Niveau par ultrasons par le bas, hydrodynamique
— CS2-V2D0K : Vitesse + Niveau par pression, hydrodynamique
— CS2-V2U1K : Vitesse + Niveau par ultrasons par le bas + Niveau par pression, hydrodynamique
Capteurs CSP (pour ouvrages de grandes dimensions)
Raccordement aux convertisseurs NivuFlow Mobile 750 et NivuFlow Stick
— CSP-V200KT : Vitesse seule, sans mesure de niveau, hydrodynamique
— CSP-V2H1KT : Vitesse + Niveau par ultrasons par le bas, hydrodynamique
— CSP-V2D0KT : Vitesse + Niveau par pression, hydrodynamique
— CSP-V2U1KT : Vitesse + Niveau par ultrasons par le bas + Niveau par pression, hydrodynamique
Capteurs CSM Mini (pour ouvrages de petites dimensions et niveaux bas)
Raccordement aux convertisseurs NivuFlow 750 (via Box EBM), NivuFlow Mobile 750 et NivuFlow Stick
— CSM-V100K : Vitesse seule, sans mesure de niveau, hydrodynamique
— CSM-V100R : Vitesse seule, sans mesure de niveau, cylindrique
— CSM-V1D0K : Vitesse + Niveau par pression, hydrodynamique

MESURE DE VITESSE

Technologie : Corrélation croisée ultrasonore avec reconnaissance digitale de spectres d’images (brevetée)
Nombre de couches scannées : jusqu’à 16
Fréquence : 1 MHz
Mesure bidirectionnelle
Dérive du point zéro : Aucune (stabilité absolue)
Compensation de température
Plage de mesure : -100 cm/s à +600 cm/s
Niveau minimum (selon modèles)
— CSM-V100K et CSM-V100R : 3 cm
— CSM-V1D0K : 5.5 cm
— POA : 6.5 cm
— CS2 et CSP : 8 cm
Limites d’erreur (par couche scannée)
< 1% de la valeur de mesure (v > 1 m/sec)
< 0.5% de la valeur de mesure + 5 mm/sec (v < 1 m/sec)
Angle d’émission acoustique : ± 5 degrés d’inclinaison
Angle d’incidence
— CSM-V100K : 20°
— CSM-V1D0K : 35°
— CSM-V100R7 : 20°
— CSM-V100R4 : 45°
— POA : 45°
— CS2 et CSP : 50°

MESURE DE HAUTEUR PAR CAPTEUR PRESSION INTÉGRÉ

Capteurs POA, CS2, CSP et CSM-V1D0K,
— Plage de mesure 0 à 500 cm
— Incertitude de mesure : ≤ 0.5% de la valeur finale

MESURE DE HAUTEUR PAR CAPTEUR ULTRASONS INTÉGRÉ

Capteurs POA et CSP
— Plage de mesure 0 à 200 cm (plus petite : 5 cm)
— Incertitude de mesure : ≤ ±2 mm
Capteurs CS2
— Plage de mesure 0 à 500 cm (plus petite : 8 cm)
— Incertitude de mesure : ≤ ±2 mm

MESURE DE HAUTEUR PAR CAPTEUR ULTRASONS TEMPS DE TRANSIT INDÉPENDANT

Capteurs DSM
— Technologie : Ultrasons Temps de transit – Fréquence 125 kHz/200 kHz
— Plage de mesure : 0 à 200 cm
— Bande morte : 4 cm
— Incertitude de mesure : < ±5 mm
Capteurs OCL
— Technologie : Ultrasons Temps de transit – Fréquence 120 kHz
— Plage de mesure : 0 à 200 cm
— Bande morte : 14 cm
— Incertitude de mesure : ≤ ±5 mm

MESURE DE TEMPÉRATURE

Capteurs POA, CS2, OCL
— Plage de mesure : -20°C à +50°C
— Incertitude de mesure : ±0.5 K
Capteurs CSP, CSM-V100K, CSM-V1D0K, DSM
— Plage de mesure : -40°C à +80°C
— Incertitude de mesure : ±0.5 K

MATÉRIAUX ET ENVIRONNEMENT

Matériaux en contact avec le milieu : Polyuréthane, PVDF, Inox, PPO GF30, PA, PEEK, PTFE (selon modèles)
Types de câble : LiYC11Y
Degré de protection : IP68 (étanches/submersibles longue durée)
Température de fonctionnement : -20°C/-40°C à +40°C/+80°C (selon modèles)
Pression maxi de service : 1 Bar à 16 Bar (selon modèles)

AGRÉMENT POUR ZONES EXPLOSIVES (OPTION)
