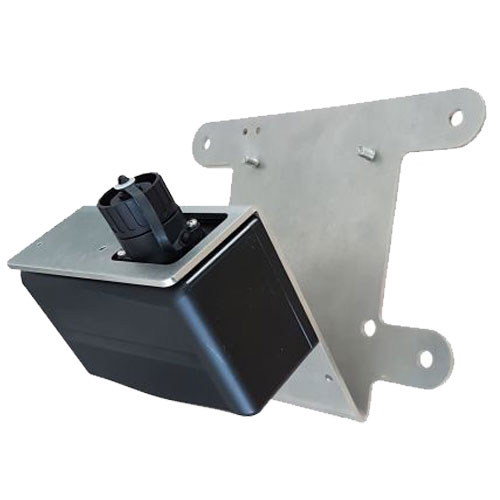

Le capteur radar OFR permet la mesure de vitesses d’écoulement sans aucun contact avec le milieu.
L’absence de contact permet d’envisager son utilisation avec tous types de fluides, y compris des fluides corrosifs ou à haute température, et réduit considérablement les besoins d’entretien.
Il élargit également les applications de débitmétrie en permettant des mesures avec de faibles hauteurs de fluides et des vitesses plus élevées que les capteurs de vitesse plus traditionnels tels que des capteurs Doppler immergés.
Applications
- Réseaux d’égouts, Entrées et Sorties de Stations d’épuration
- Cours d’eau, surveillance de crues
- Eaux de procédés industriels, eaux de refroidissement
- Points de mesure avec charge élevée et risque de sédimentation
- Points de mesure avec charriage
- Installation dans le canal impossible
- Écoulements torrentiels ou avec faible hauteur d’eau
- Association possible avec tout capteur de hauteur avec sortie 4-20 mA, Hart ou Modbus, pour les besoins de débitmétrie (ultrasons, radar, hydrostatique) ; voir la gamme de débitmètres NivuFlow, modèles 550 et 7550.
Avantages
- Aucun contact avec le milieu, aucun entretien
- Adapté à tous les fluides : eaux usées, liquides corrosifs, hautes températures etc
- Installation sécuritaire, sans interruption du flux et sans génie civil
- Mesure non influencée par la turbidité
- Mesure possible avec de faibles hauteurs de fluide (quelques millimètres)
- Large gamme de vitesse (bidirectionnel) : +/- 10-15 cm/sec à +/- 15 m/sec
- Combinaison possible avec un capteur immergé pour continuité de mesure en cas de surcharge ; voir capteurs de vitesse Corrélation croisée et Doppler, et débitmètre hybride NivuFlow 7550
- Capteur très compact et léger
- Possibilité d’utilisation sur sites sans énergie ; voir le produit NivuFlow Mobile 550
- Agrément pour zones potentiellement explosives Classe I/Division 1 (option)
Spécifications
- Mesure de vitesse bidirectionnelle par technologie Radar Doppler
- Fréquence de transmission : 24 GHz - ISM Band
- Modèles à faisceau de rayonnement concentré (canaux étroits) et large (canaux ou cours d’eau larges)
- Plage de mesure : 10-15 cm/s à 15 m/s
- Incertitude de mesure ± 0,5 % de la valeur mesurée brute; ± 0,01 m/s (vitesse de surface)
- Distance au point de mesure : 30 cm à 10 m (0,98 ft à 32,70 ft)
- Plage de température : -30 °C à 70 °C, soit -22 °F à 158 °F (-20 °C à 60 °C, soit -4 °F à 140 °F, en version Ex)
- Dimensions : 130 mm x 75 mm x 54 mm (5,11'' x 2,95'' x 2,12'')
- Degré de protection : IP68
- Matériau boîtier : Polyoxyméthylène (POM) ; composite haute performance
- Communication série RS485 pour utilisation avec convertisseur-transmetteur NivuFlow
- Agrément Ex : II 2 G Ex ib IIB T4 Gb ; TÜV 16 ATEX 185271X ; IECEx 16.0034X
