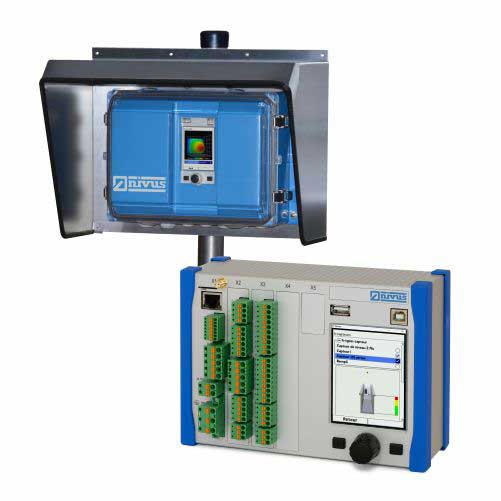

NivuFlow 550

Débitmètre Hauteur-Vitesse Radar

Le NivuFlow 550 est un débitmètre radar sans contact pour canaux ouverts ou conduites partiellement remplies.

Basé sur le capteur de vitesse radar OFR, le NivuFlow 550 peut être mis en œuvre pour tous types de fluides, y compris des fluides corrosifs ou haute température.

L’absence de contact avec le milieu permet une installation simple et limite considérablement les besoins d’entretien relativement aux débitmètres hauteur-vitesse immergés.

Le NivuFlow 550 est aussi disponible en version autonome sur batterie et avec télémétrie intégrée (voir NivuFlow Mobile 550).

Applications

  • Réseaux d’égouts, Entrées et Sorties de Stations d’épuration
  • Diagnostic, études d’infiltration ou de capacité
  • Suivi et enregistrement des déversements
  • Cours d’eau, surveillance de crues
  • Canaux d’irrigation
  • Eaux de procédés industriels, eaux de refroidissement
  • Points de mesure avec charge élevée et risque de sédimentation
  • Points de mesure avec charriage
  • Installation dans le canal impossible
  • Écoulements torrentiels ou avec faible hauteur d’eau

Avantages

  • Avantages liés à l’absence de contact avec le milieu (installation, entretien, types de fluides etc) ; voir détails dans Capteur radar OFR
  • Mesure possible avec de faibles hauteurs et des vitesses élevées
  • Acquisition précise du débit réel grâce à des algorithmes hydrauliques pour diverses formes de canal et en fonction de différents niveaux
  • Fonctions de diagnostic, d’analyse et de simulation intégrées dans le convertisseur-transmetteur (aucun besoin de logiciel annexe)
  • Flexibilité pour le choix du capteur de hauteur et les diverses entrées-sorties disponibles sur le convertisseur-transmetteur
  • Fonctionnement cyclique économe en énergie pour les systèmes autonomes
  • Agrément pour zones potentiellement explosives Classe I/Division 1 (option)
  • Raccordement possible sur un système SCADA ou une plateforme Cloud existants, ou sur le logiciel Topkapi, ou encore sur le portail Web de Nivus.

Spécifications

CAPTEURS HAUTEUR-VITESSE

  • Mesure de vitesse bidirectionnelle par technologie Doppler Radar (24 GHz) ; voir détails dans Capteur radar OFR
  • Mesure de hauteur par capteur ultrasons, radar ou hydrostatique ; voir rubrique Capteurs
  • Précision de mesure
    — Vitesse (OFR) : ± 0.5 % (± 0,01 m/s, vitesse de surface)
    — Hauteur : selon capteur
    — Débit : ± 5 % typique; ± 2 % dans des conditions de référence

ALIMENTATION

  • Tension d'alimentation :
    — 100 à 240 V AC, 47 à 63 Hz
    — 9 à 36 V DC
  • Consommation : 14 VA typique
  • Alimentation possible par panneau solaire pour les sites isolés (ou solution autonome sur batteries ; voir NivuFlow Mobile 550)

BOÎTIER - ENVIRONNEMENT

  • Matériau : Aluminium, PVC (convertisseur)
  • Disponibilité d’un boîtier de terrain en PVC (option)
  • Degré de protection : IP 20 (IP 68 avec boîtier de terrain optionnel)
  • Température de fonctionnement : -20°C à +70°C
  • Humidité maxi : 80%, non condensée

OPÉRATION

  • Configuration, Visualisation, Diagnostic directement sur le convertisseur
  • Écran graphique couleur TFT : 240 x 320 pixels, 65536 couleurs
  • Graphiques de suivi, profils de canaux etc
  • Navigation intuitive par molette et touches de fonction
  • Mémoire interne 1,0 GB, Lecture en face avant via clé USB

ENTRÉES-SORTIES

  • Entrées :
    — Capteur de vitesse OFR
    — Capteur de niveau 4-20mA
    — Capteur numérique de niveau Nivus
    — Capteur supplémentaire 0/4-20mA (résolution 12 bits)
    — Entrées digitales (2)
  • Sorties :
    — Sorties 0/4-20mA (2, résolution 12 bits)
    — Sorties relais (2)
  • Entrées et Sorties supplémentaires disponibles (option)

COMMUNICATION

  • Modbus TCP, Modbus Série RTU, HART®, TCP/IP
  • Télémétrie cellulaire intégrée (option)

Produits connexes

  • Capteur de vitesse radar OFR
  • Capteurs de niveau ultrasons Série i
  • Divers accessoires d’installation (nous consulter)
  • NivuFlow Mobile 550
  • NivuFlow 7550
  • Vélocimètres et profileurs (voir NivuFlow Stick, Fluvia, FloStick)
  • Automates, enregistreurs, systèmes de télémétrie (voir REDY, FLEXY, Multilog..)
  • Logiciels SCADA (voir Topkapi)
  • Portail Web Nivus
  • Systèmes d’alimentation autonome pour les sites isolés (nous consulter)
