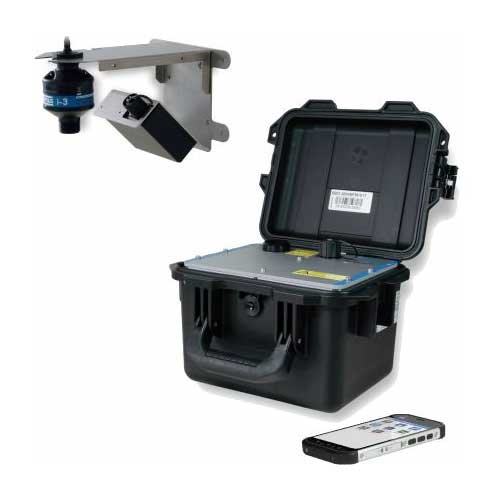

NivuFlow Mobile 550

Débitmètre Hauteur-Vitesse Radar

Le NivuFlow Mobile 550 (NFM 550) est un débitmètre radar sans contact pour canaux ouverts ou conduites partiellement remplies, totalement autonome sur batteries.
Il offre aussi la possibilité d’une exploitation à distance grâce à un module de télémétrie cellulaire intégré.

Basé sur le même capteur de vitesse radar OFR et les mêmes algorithmes, il complète l’offre de base NivuFlow 550 en apportant la flexibilité requise sur des sites dépourvus d’alimentation électrique, pour des installations permanentes ou des campagnes de mesures temporaires (système portable).

Applications

  • Réseaux d’égouts, Entrées et Sorties de Stations d’épuration
  • Diagnostic, études d’infiltration ou de capacité
  • Suivi et enregistrement des déversements
  • Cours d’eau, surveillance de crues
  • Canaux d’irrigation
  • Eaux de procédés industriels, eaux de refroidissement
  • Points de mesure avec charge élevée et risque de sédimentation
  • Points de mesure avec charriage
  • Installation dans le canal impossible
  • Écoulements torrentiels ou avec faible hauteur d’eau

Avantages

  • Avantages liés à l’absence de contact avec le milieu (installation, entretien, types de fluides etc) ; voir détails dans Capteur radar OFR
  • Mesure possible avec de faibles hauteurs et des vitesses élevées
  • Acquisition précise du débit réel grâce à des algorithmes hydrauliques pour diverses formes de canal et en fonction de différents niveaux
  • Fonctions de diagnostic, d’analyse et de simulation intégrées dans le convertisseur-transmetteur (aucun besoin de logiciel annexe)
  • Exploitation locale sans fil (WiFi) par navigateur Web sur laptop, tablette ou téléphone
  • Exploitation possible à distance par télémétrie cellulaire
  • Flexibilité pour le choix du capteur de hauteur et les diverses entrées-sorties disponibles sur le convertisseur-transmetteur
  • Fonctionnement cyclique économe en énergie pour optimiser l’autonomie des batteries
  • Agrément pour zones potentiellement explosives Classe I/Division 1 (option)
  • Raccordement possible sur un système SCADA ou une plateforme Cloud existants, ou sur le logiciel Topkapi, ou encore sur le portail Web de Nivus.

Spécifications

CAPTEURS HAUTEUR-VITESSE

  • Mesure de vitesse bidirectionnelle par technologie Doppler Radar (24 GHz) ; voir détails dans Capteur radar OFR
  • Mesure de hauteur par capteur ultrasons numérique Nivus série i en standard
  • Possibilité d’utilisation d’autres capteurs de hauteur (ultrasons, radar ou hydrostatiques) ; voir rubrique Capteurs
  • Précision de mesure
  • Vitesse (OFR) : ± 0,5 % (± 0,01 m/s, vitesse de surface)
  • Hauteur : selon capteur
  • Débit : ± 5 % typique; ± 2 % dans des conditions de référence

ALIMENTATION

  • 1 ou 2 batteries au plomb 12V/15 Ah rechargeables (chargeur fourni)
  • Autonomie : 10 jours à plus d’un an (selon nombre de batteries, cycle de mesure, cycle de transmission)
  • Possibilité d’alimentation alternative par boîtier de connexion (option)

BOÎTIER - ENVIRONNEMENT

  • Matériau : Résine HPX (convertisseur)
  • Degré de protection : IP 67 (boîtier ouvert) / IP68 (boîtier fermé)
  • Température de fonctionnement : -20°C à +50°C, soit -4°F à 122°F (-15°C à +50°C, soit 5°F à 122°F, pour version Ex)
  • Température de stockage : -20°C à +70°C (-4°F à 158°F)
  • Humidité max : 90 %

OPÉRATION

  • Configuration, Visualisation, Diagnostic par liaison dans fil (WiFi), depuis laptop, tablette ou téléphone (navigateur Web)
  • Mémoire interne : autonomie selon cycle de mesure (ex 1,5 an de mesures aux 5 mns)
  • Relève des mesures par clé USB ou par la liaison sans fil WiFi

ENTRÉES-SORTIES

  • Entrées :
    — Capteur de vitesse OFR
    — Capteur de niveau ultrasons numérique Nivus série I
    — Entrées et Sorties supplémentaires disponibles, via boîtier de connexion (option) :
    — Entrées 0/4 - 20 mA actives/passives (2)
    — Entrée 0/4 - 20 mA passive (1)
    — Entrée numérique active (1)
  • Sorties :
    — Sortie digitale (1)
    — Sortie analogique 0-10V (1)

COMMUNICATION

  • Lien sans fil WiFi pour opération locale
  • Télémétrie cellulaire intégrée pour transmission des mesures et alertes (peut être désactivée)

Produits connexes

  • Capteur de vitesse radar OFR
  • Capteurs de niveau ultrasons Série i
  • Divers accessoires d’installation (nous consulter)
  • NivuFlow 550
  • NivuFlow 7550
  • Vélocimètres et profileurs (voir NivuFlow Stick, Fluvia, FloStick)
  • Logiciels SCADA (voir Topkapi)
  • Portail Web Nivus
  • Systèmes d’alimentation autonome alternative (nous consulter)
