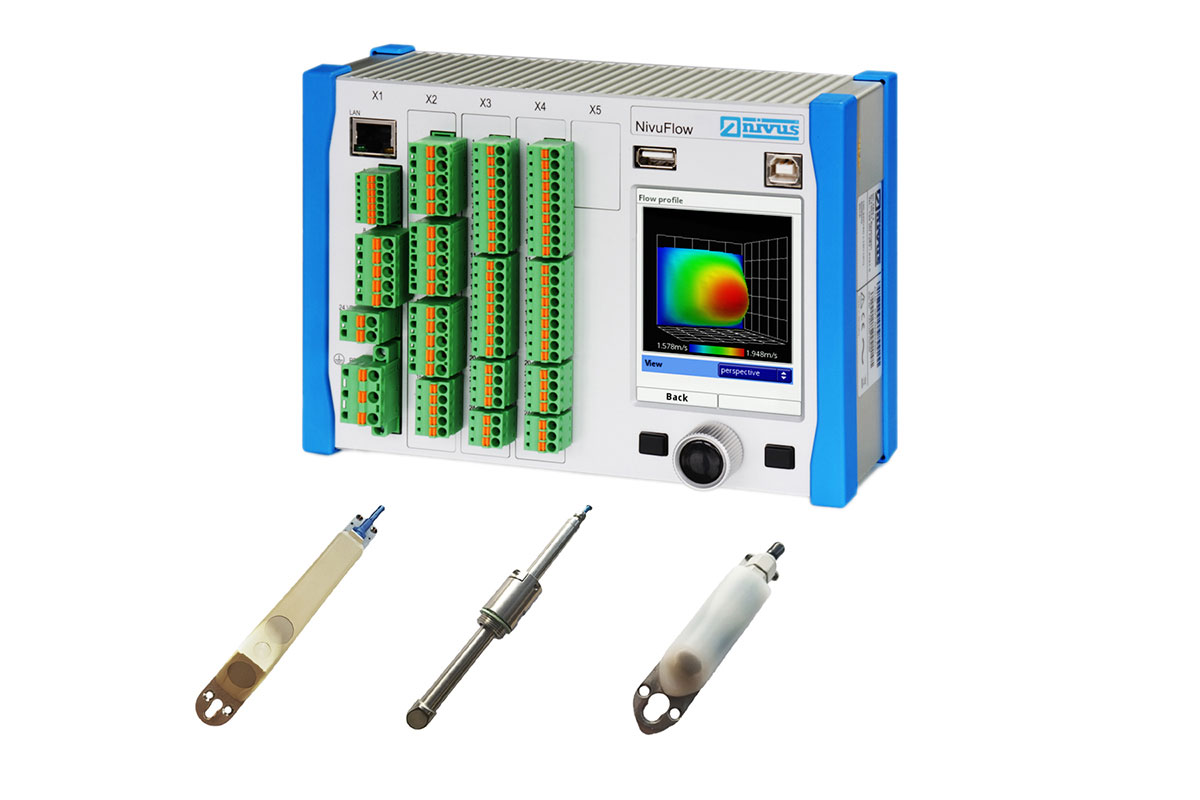

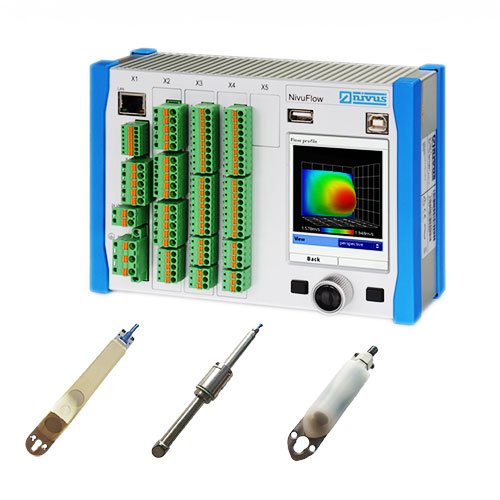

Grâce à la technologie par corrélation croisée ultrasonique avec détection du profil d’écoulement, le NivuFlow 750 offre un système de mesure de débit extrêmement précis pour milieux faiblement à très chargés, dans des canaux et conduites partiellement ou totalement remplis, même dans des conditions hydrauliques difficiles.
Le NivuFlow 750 peut gérer en parallèle jusqu’à 3 points de mesure et 9 capteurs.
Il peut être exploité de manière autonome, offrant même un enregistreur intégré et une option de télémétrie, ou être couplé à un système de contrôle tiers (automate, SCADA…).
Sa mise en œuvre sur site est simple, rapide et très conviviale, grâce à son écran couleur et à sa commande intuitive à une main.
Le NivuFlow 750 est aussi disponible en version autonome sur batterie (voir NivuFlow Mobile 750).
Applications
- Fluides faiblement à très chargés, dans des canaux ouverts ou des conduites, pleines ou partiellement remplies
- Réseaux d’égouts, postes de pompage
- Stations d'épuration: entrée, sortie, sortie de bassin d'aération, recirculation des boues, traitement des boues, sortie de fermentation, dosage des floculants
- Diagnostic, études d’infiltration ou de capacité
- Contrôle des rejets, des eaux parasites, recherche de débits de fuite
- Suivi et enregistrement des déversements

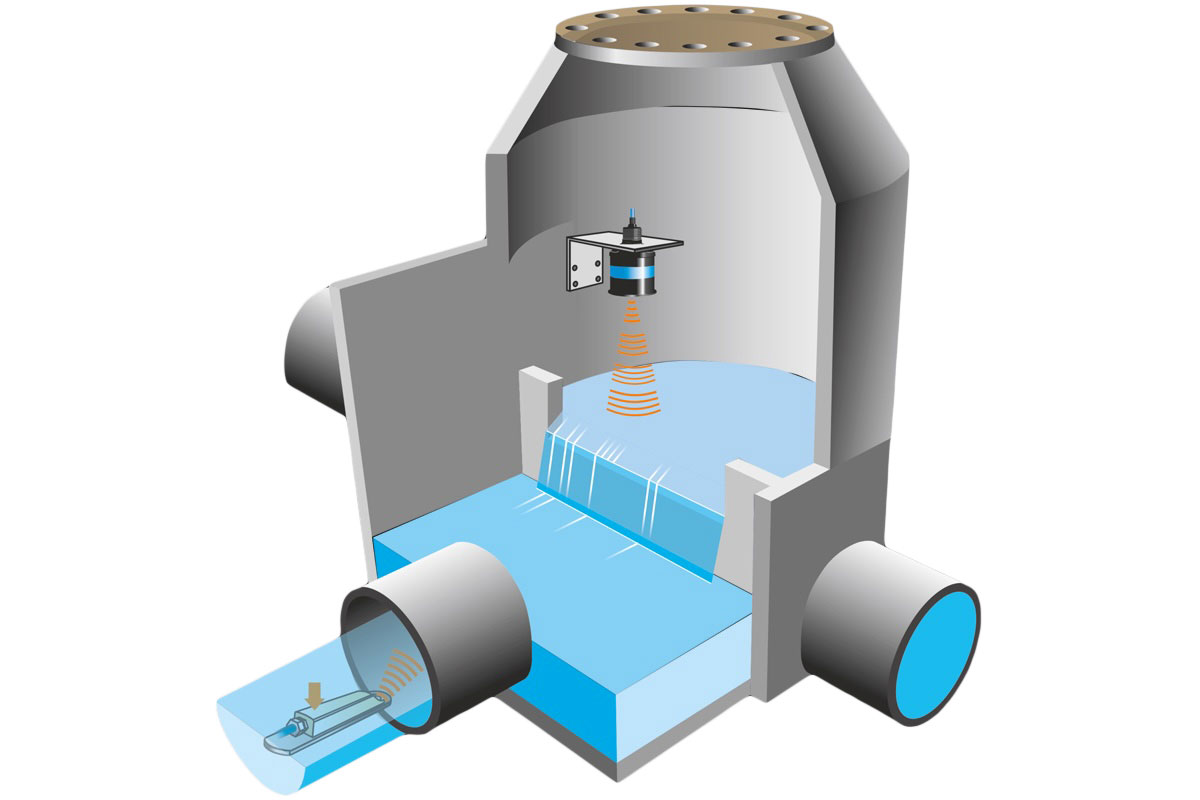

- Mesures stationnaires en ouvrages de rétention des pluies tels que bassins d'orage, de rétention ou de dépollution
- Réseaux d’eaux industrielles
- Comptage pour détermination de redevances
- Conduites de drainage
- Conduites de boues de recyclage
Avantages
- Mesure de grande précision grâce à la technologie de profilage de vitesse par corrélation croisée, sans besoin de calibration, y compris dans des conditions hydrauliques changeantes et difficiles (voir rubrique SAVOIR)
- Visualisation 3D des profils d’écoulement en temps réel
- Flexibilité de l’offre de capteurs de vitesse (voir Capteurs profileurs de vitesse) et de hauteur (intégrés aux capteurs de vitesse ou externes, hydrostatiques, ultrasons, radar)

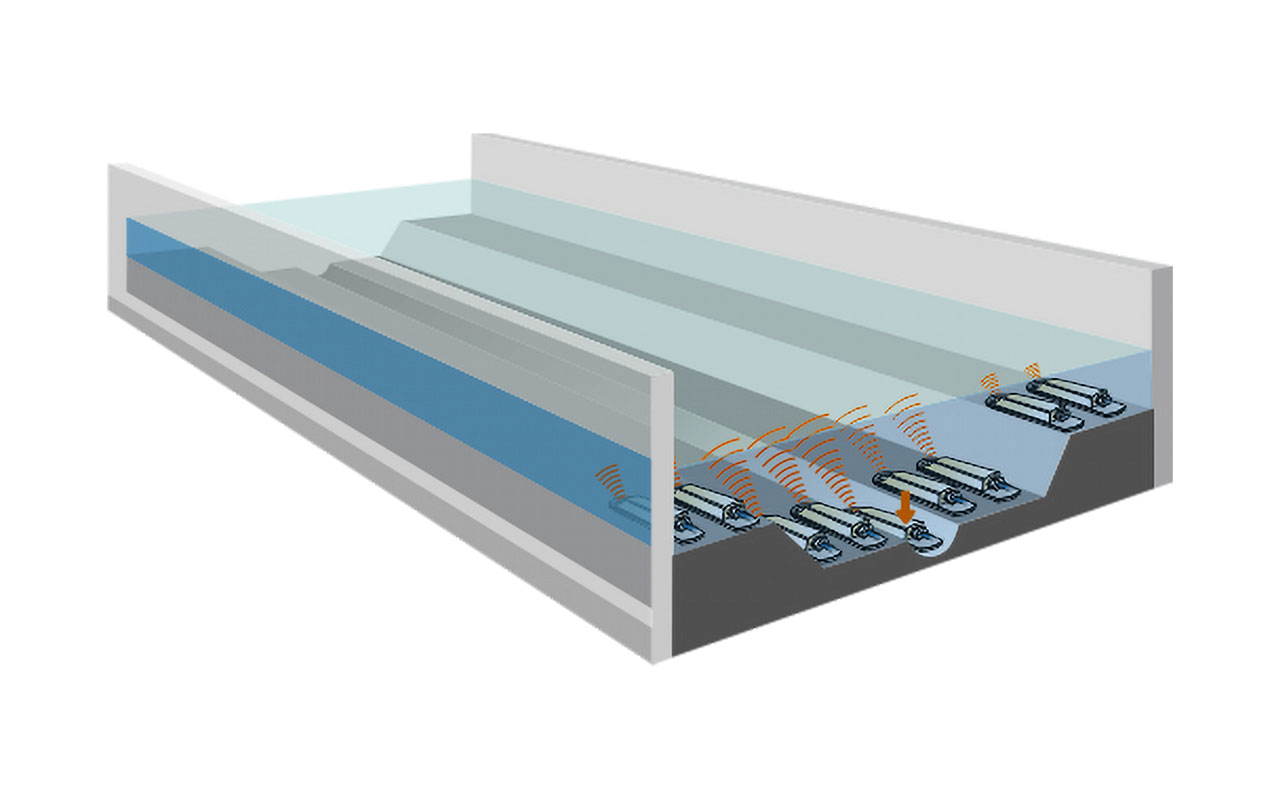

- Possibilités multi capteurs pour conduites ou canaux très larges, ou pour offrir une redondance au système (jusqu’à 9 capteurs de vitesse)
- Possibilité de gérer jusqu’à 3 points de mesure sur le même convertisseur-transmetteur

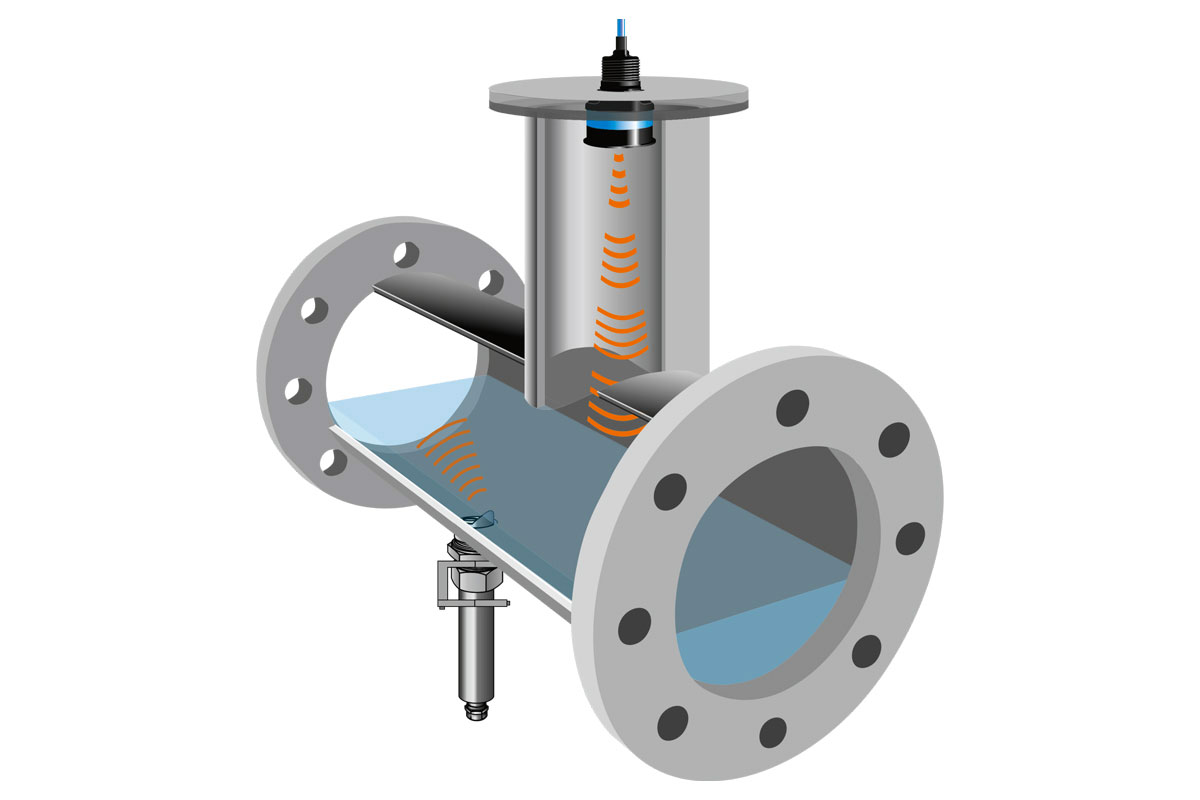

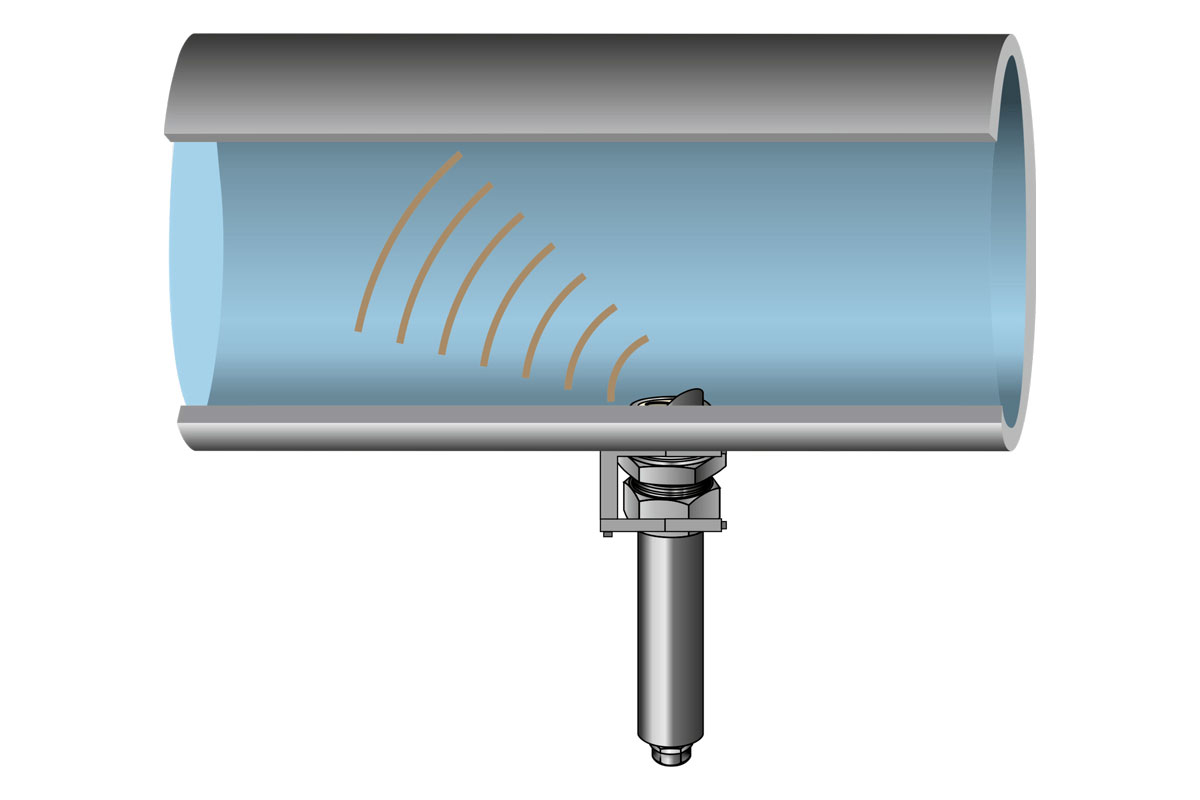

- Possibilité d’installation des capteurs sans arrêt du flux, sans intervention dans le milieu et sans équipement additionnel de montage tel que cerclage ou platine de support (capteurs cylindriques à insertion)
- Configuration et mise en service directe, simple, rapide et conviviale, sans besoin de logiciel annexe (écran intégré et bouton rotatif de navigation)
- Fonctions de diagnostic, d’analyse et de simulation intégrées dans le convertisseur-transmetteur (aucun besoin de logiciel annexe)
- Fonction de régulation également disponible (contrôle du débit dans les bassins de rétention des eaux pluviales, dans les égouts avec capacité de stockage et de débordement etc)
- Utilisation possible en système autonome, avec enregistreur intégré et option Télémétrie, ou couplé à un système de contrôle tiers (automate, SCADA…) grâce aux nombreuses connectivités disponibles (4-20mA, relais, Modbus, Hart)
- Agrément pour zones potentiellement explosives Classe I/Division 1 (option)
Spécifications
CAPTEURS HAUTEUR-VITESSE
- Mesure de vitesse bidirectionnelle par technologie ultrasonique à corrélation croisée ; voir détails dans Capteurs profileurs de vitesse)

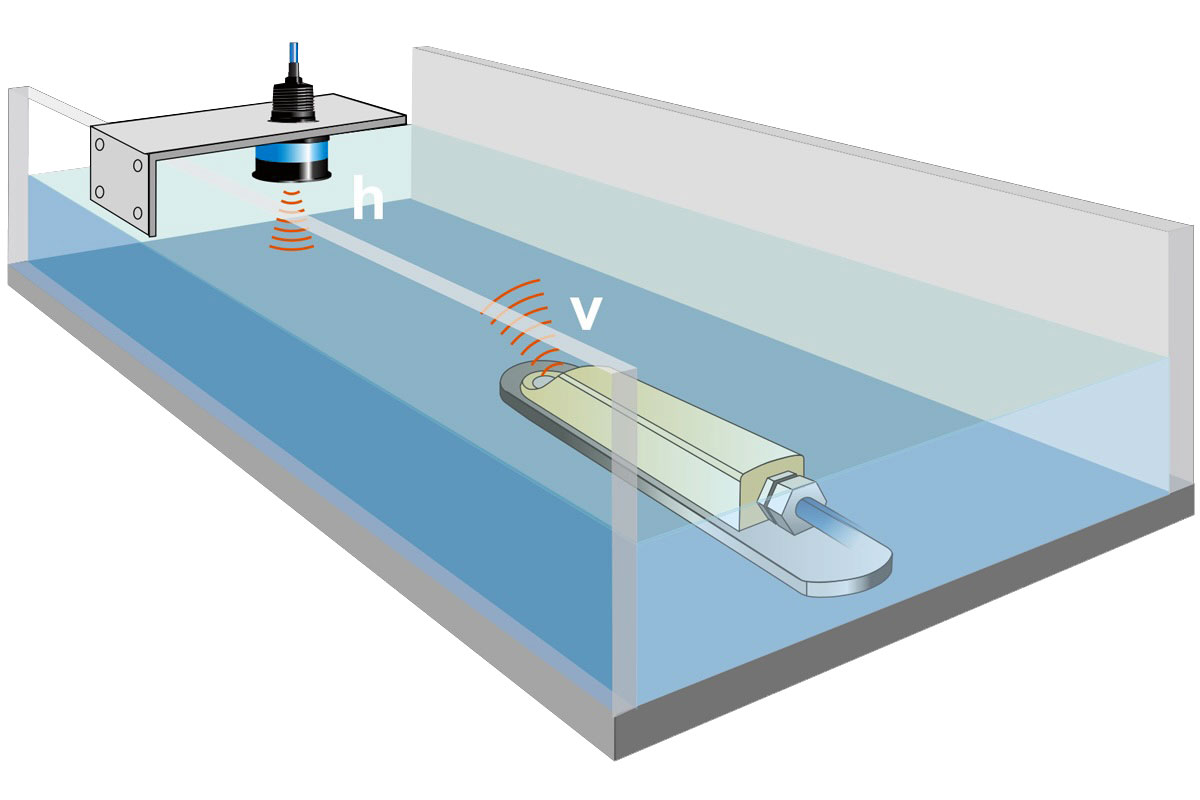

- Mesure de hauteur par capteur intégré dans le capteur de vitesse ou externe (ultrasons, radar ou hydrostatique) ; voir rubrique Capteurs (nous consulter pour validation de capteurs tiers)
- Précision de mesure
— Vitesse : < 0.5 % +5mm/s (v<1m/s), < 1 % (v>1m/s)
— Hauteur : selon capteur
— Débit : selon les conditions d’utilisation (nous consulter pour études de cas)
ALIMENTATION
- Tension d'alimentation :
— 100 à 240 V AC, 47 à 63 Hz
— 9 à 36 V DC - Consommation : 14 VA typique
- Alimentation possible par panneau solaire pour les sites isolés (ou solution autonome sur batteries ; voir NivuFlow Mobile 750)
BOÎTIER - ENVIRONNEMENT
- Matériau : Aluminium, PVC (convertisseur)
- Disponibilité d’un boîtier de terrain en PVC (option)
- Degré de protection : IP 20 (IP 68 avec boîtier de terrain optionnel)
- Température de fonctionnement : -20°C à +70°C (-4°F à 158°F)
- Température de stockage : -30°C à +75°C (-22°F à 167°F)
- Humidité maxi : 80%, non condensée
OPÉRATION
- Configuration, Visualisation, Diagnostic directement sur le convertisseur
- Écran graphique couleur TFT : 240 x 320 pixels, 65536 couleurs
- Graphiques de suivi, profils de canaux etc
- Navigation intuitive par molette et touches de fonction
- Mémoire interne 1,0 GB, Lecture en face avant via clé USB
ENTRÉES-SORTIES
- Entrées :
— Capteurs numériques RS485 de vitesse corrélation croisée (jusqu’à 9)
— Capteurs 4-20mA et Hart pour niveau et autres (jusqu’à 7 selon modèles)
— Capteur numérique de niveau Nivus
— Entrées digitales (jusqu’à 10 selon modèles) - Sorties :
— Sorties 0/4-20mA (jusqu’à 4, résolution 12 bits)
— Sorties relais (jusqu’à 5)
FONCTION RÉGULATEUR
- Régulateur par paliers à 3 temps, arrêt d’urgence, ajustement de la position de la vanne en cas de dysfonctionnement
COMMUNICATION
- Modbus TCP, Modbus Série RTU, HART®, TCP/IP

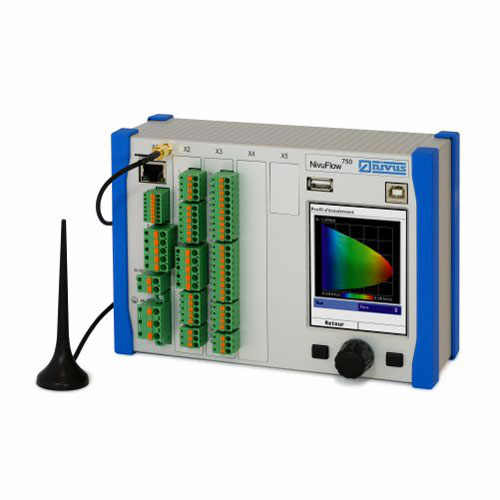

- Télémétrie cellulaire intégrée (option)
Produits connexes
- Capteurs de vitesse corrélation croisée
- Divers accessoires d’installation (nous consulter)
- NivuFlow Mobile 750
- NivuFlow 7550 (système hybride de mesure de vitesse Radar+Corrélation croisée)
- Automates, enregistreurs, systèmes de télémétrie (voir REDY, FLEXY, Multilog..)
- Portail Web Nivus
