Grâce à la technologie par corrélation croisée ultrasonique avec détection du profil d’écoulement, le NivuFlow Mobile 750 offre un système de mesure de débit extrêmement précis pour milieux faiblement à très chargés, dans des canaux et conduites partiellement ou totalement remplis, même dans des conditions hydrauliques difficiles.
Totalement autonome sur batterie, il permet aussi son exploitation à distance grâce à un module de télémétrie cellulaire intégré (option).

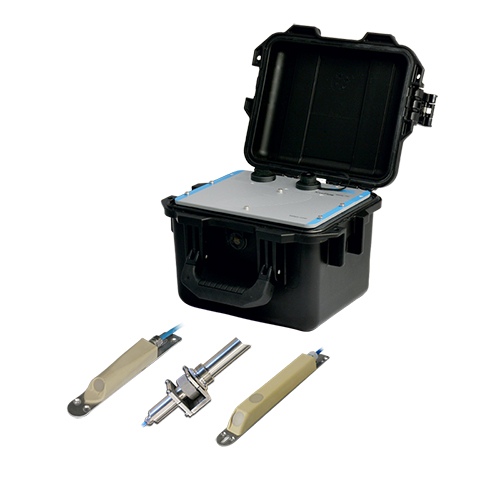

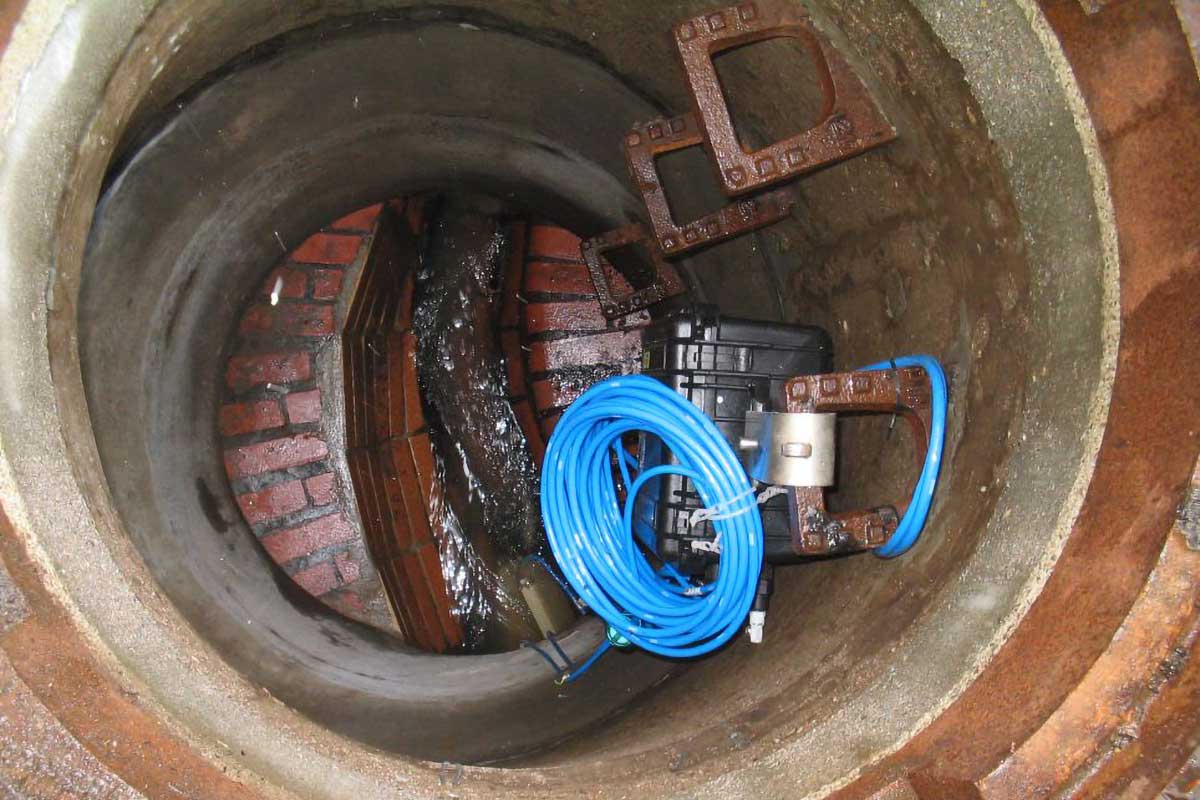

Basé sur la même technologie de mesure et les mêmes algorithmes, il complète l’offre de base NivuFlow 750 en apportant la flexibilité requise sur des sites dépourvus d’alimentation électrique, pour des installations permanentes ou des campagnes de mesures temporaires (système portable).

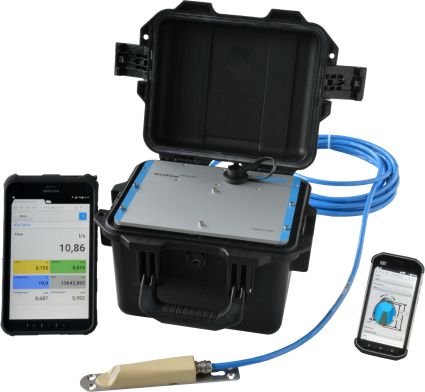

Sa mise en œuvre sur site est simple, rapide et très conviviale, grâce à sa communication WiFi et son serveur Web, depuis un simple téléphone cellulaire, une tablette ou un PC.
Applications
- Fluides faiblement à très chargés, dans des canaux ouverts ou des conduites, pleines ou partiellement remplies
- Réseaux d’égouts, postes de pompage
- Stations d'épuration: entrée, sortie, sortie de bassin d'aération, recirculation des boues, traitement des boues, sortie de fermentation, dosage des floculants
- Diagnostic, études d’infiltration ou de capacité
- Contrôle des rejets, des eaux parasites, recherche de débits de fuite
- Suivi et enregistrement des déversements
- Mesures stationnaires en ouvrages de rétention des pluies tels que bassins d'orage, de rétention ou de dépollution
- Réseaux d’eaux industrielles
- Comptage pour détermination de redevances
- Conduites de drainage
- Conduites de boues de recyclage
Avantages
- Mesure de grande précision grâce à la technologie de profilage de vitesse par corrélation croisée, sans besoin de calibration, y compris dans des conditions hydrauliques changeantes et difficiles (voir rubrique SAVOIR)
- Visualisation 3D des profils d’écoulement en temps réel
- Flexibilité de l’offre de capteurs de vitesse (voir Capteurs profileurs de vitesse) et de hauteur (intégrés aux capteurs de vitesse ou externes, hydrostatiques, ultrasons, radar)
- Possibilités multi capteurs pour conduites ou canaux très larges, ou pour offrir une redondance au système (jusqu’à 3 capteurs de vitesse)

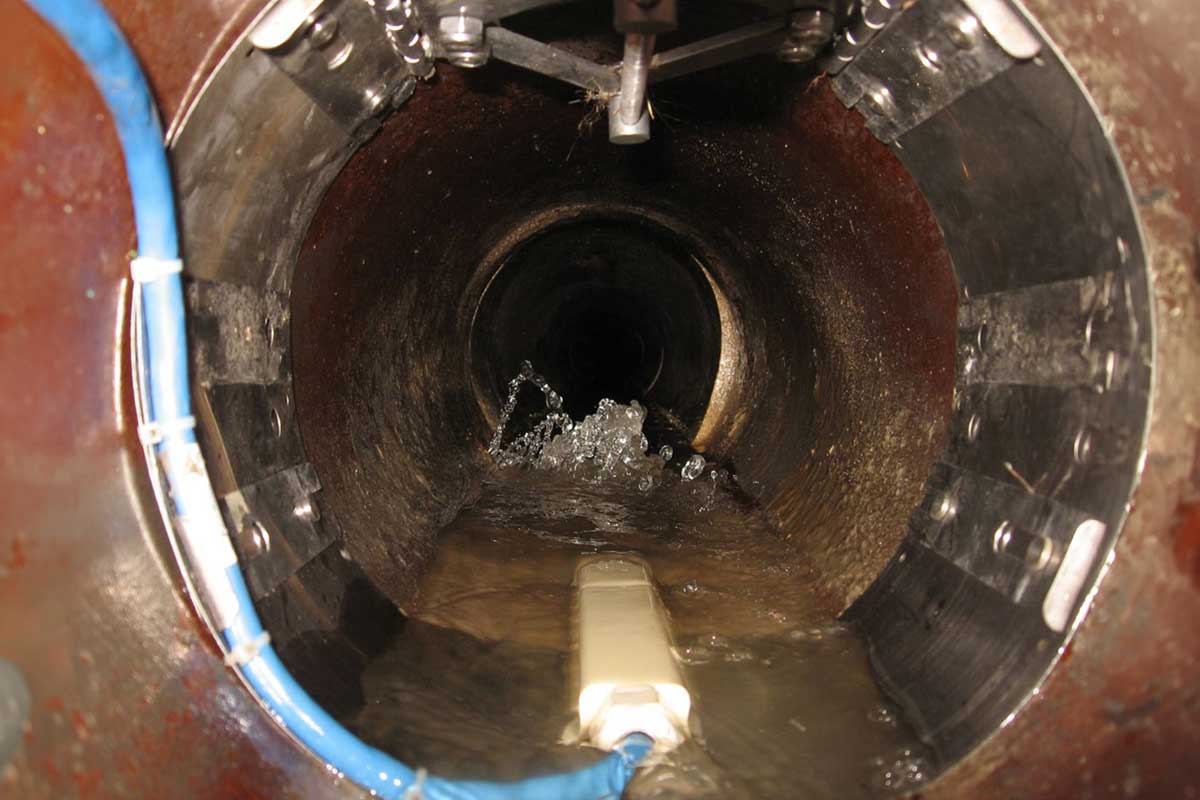

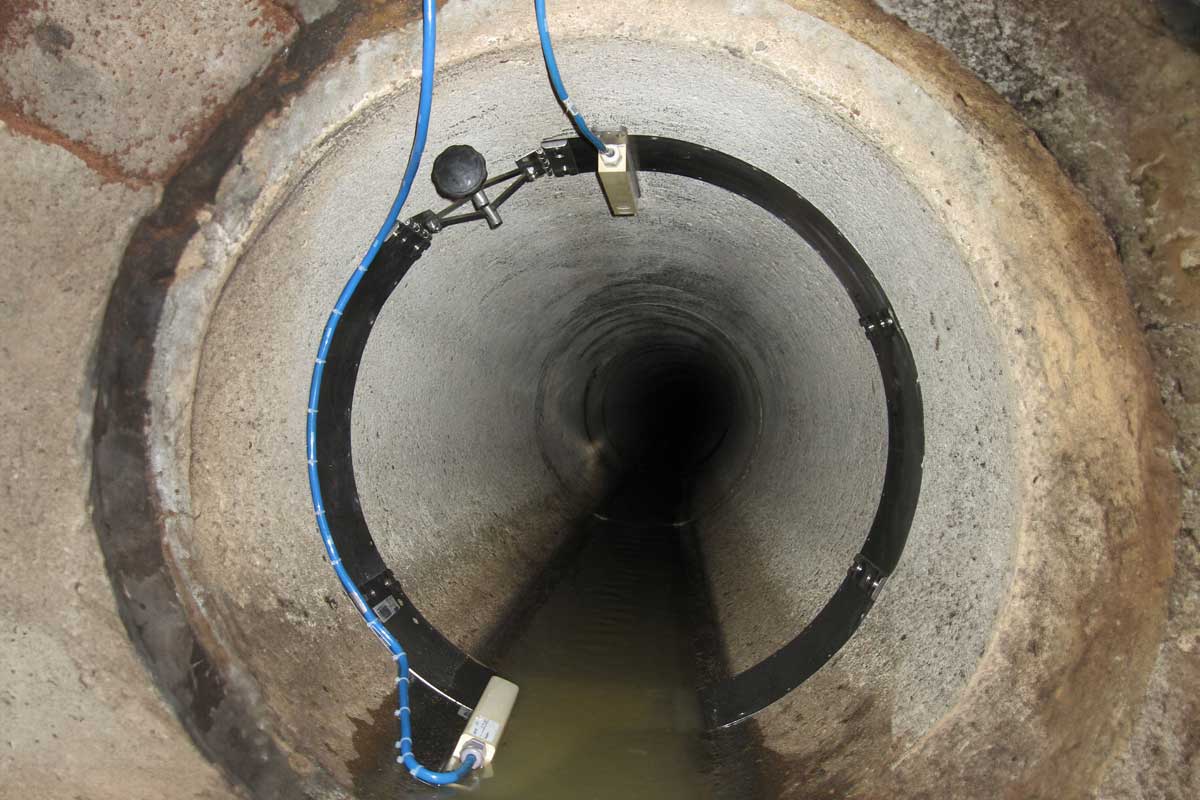

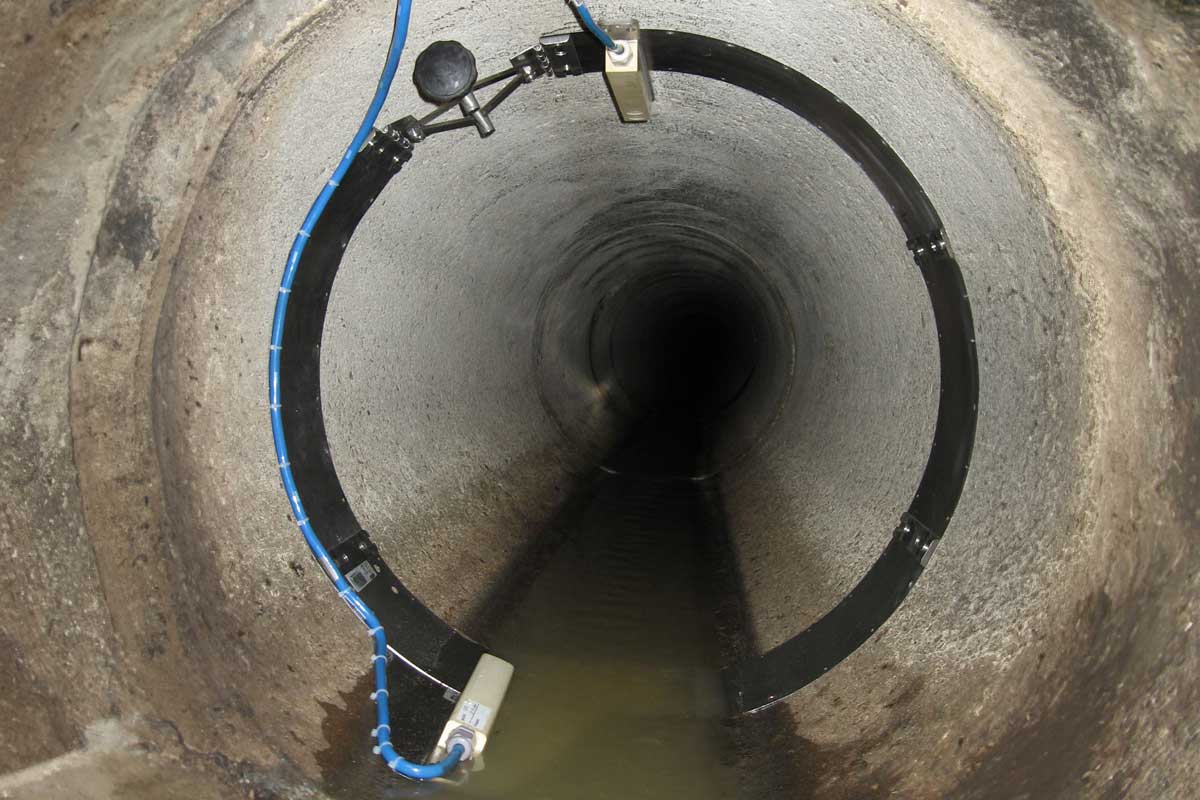

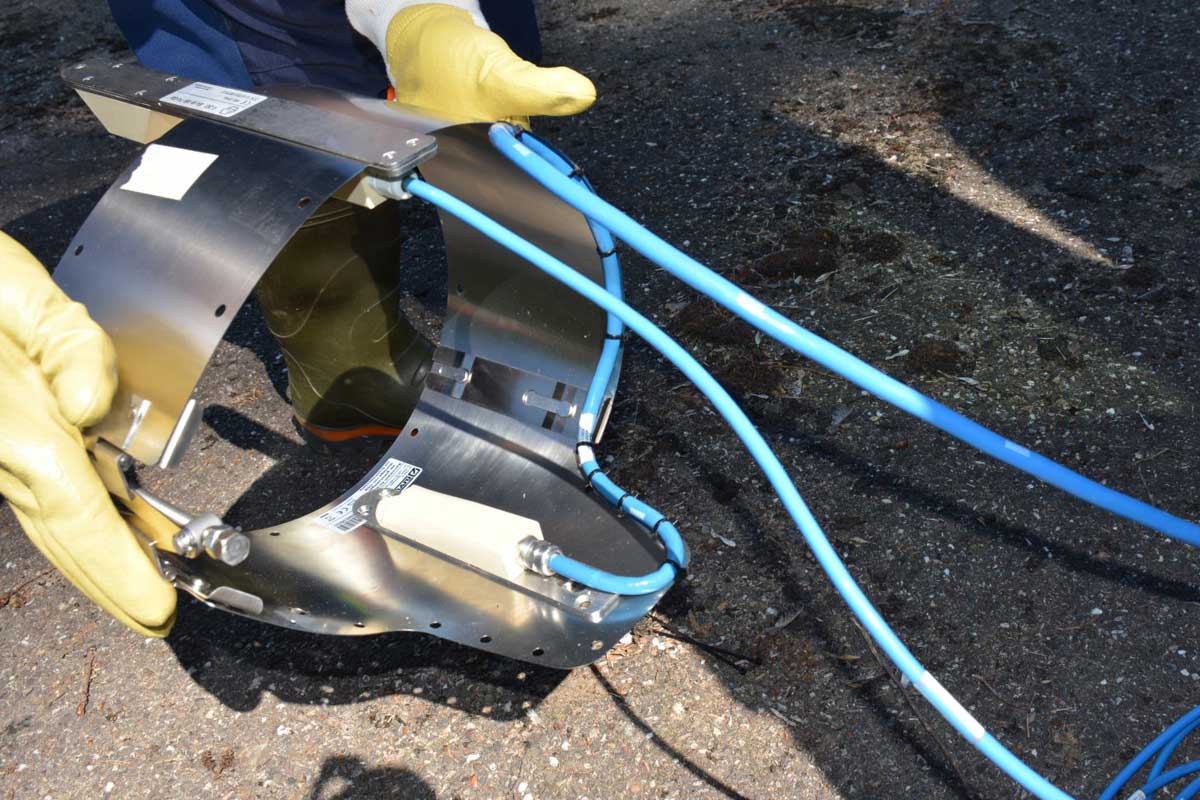

- Possibilité d’installation des capteurs sans arrêt du flux, sans intervention dans le milieu et sans équipement additionnel de montage tel que cerclage ou platine de support (capteurs cylindriques à insertion)
- Exploitation locale sans fil (WiFi) par navigateur Web sur laptop, tablette ou téléphone, pour configuration, mise en service et relève des données enregistrées (aucun besoin de logiciel annexe)
- Fonctions de diagnostic, d’analyse et de simulation intégrées dans le convertisseur-transmetteur
- Exploitation possible à distance par télémétrie cellulaire
- Fonctionnement cyclique économe en énergie pour optimiser l’autonomie des batteries
- Agrément pour zones potentiellement explosives Classe I/Division 1 (option)
- Raccordement possible sur un système SCADA ou une plateforme Cloud existants, ou sur le logiciel Topkapi, ou encore sur le portail Web de Nivus.
Spécifications
CAPTEURS HAUTEUR-VITESSE
- Mesure de vitesse bidirectionnelle par technologie ultrasonique à corrélation croisée ; voir détails dans Capteurs profileurs de vitesse)
- Mesure de hauteur par capteur intégré dans le capteur de vitesse ou externe (ultrasons, radar ou hydrostatique) ; voir rubrique Capteurs (nous consulter pour validation de capteurs tiers)
- Précision de mesure
— Vitesse : < 0.5 % +5mm/s (v<1m/s), < 1 % (v>1m/s)
— Hauteur : selon capteur
— Débit : selon les conditions d’utilisation (nous consulter pour études de cas)
ALIMENTATION
- 1 ou 2 batteries au plomb 12V/15 Ah rechargeables (chargeur fourni)
- Autonomie : 40 jours à plus d’un an (selon nombre de batteries, cycle de mesure, cycle de transmission)
- Possibilité d’alimentation alternative par boîtier de connexion (option)
BOÎTIER - ENVIRONNEMENT
- Matériau : Résine HPX à haute résistance (convertisseur)
- Degré de protection : submersible IP 67 (boîtier ouvert) / IP68 (boîtier fermé)
- Température de fonctionnement : -20°C à +50°C, soit -4°F à 122°F (-15°C à +50°C, soit 5°F à 122°F, pour version Ex)
- Température de stockage : -20°C à +70°C (-4°F à 158°F)
- Humidité max : 90 %
OPÉRATION
- Configuration, Visualisation, Diagnostic par liaison dans fil (WiFi), depuis laptop, tablette ou téléphone (navigateur Web)
- Enregistreur intégré (fréquence 5 secondes à 60 min, cyclique ou événementiel)
- Mémoire interne : autonomie selon cycle de mesure (ex 1,5 an de mesures aux 5 mns)
- Relève des mesures par clé USB ou par la liaison sans fil WiFi
- Leds d’affichage d’état (RGB)
ENTRÉES-SORTIES
- Entrées :
— Capteurs de vitesse corrélation croisée (gammes CSM, CSP)
— Capteur de niveau ultrasons numérique Nivus série I
— Entrées 0/4 - 20 mA actives/passives (2)
— Entrée 0/4 - 20 mA passive (1)
— Entrée numérique active (1)
— Entrées et Sorties supplémentaires disponibles, via boîtier de connexion (option) - Sorties :
— Sortie digitale (1)
— Sortie analogique 0-10V (1)
COMMUNICATION
- Lien sans fil WiFi pour opération locale
- En option, Télémétrie cellulaire intégrée pour transmission des mesures et alertes (peut être désactivée)
Produits connexes
- Capteurs de vitesse corrélation croisée
- Divers accessoires d’installation (nous consulter)
- NivuFlow 750
- NivuFlow 7550 (système hybride de mesure de vitesse Radar+Corrélation croisée)
- Portail Web Nivus
