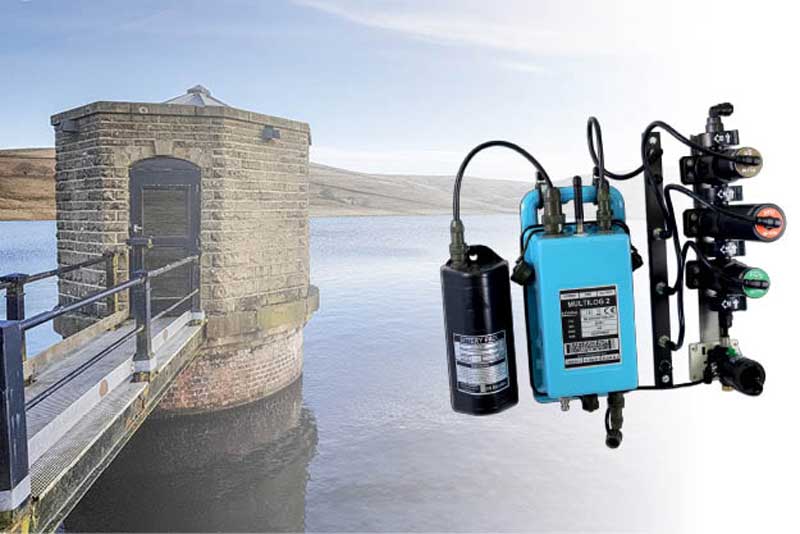

Multilog 2 Metrinet

Enregistreur-analyseur en continu de la qualité de l’eau propre

Le système Multilog 2 MetriNet est destiné à la surveillance de la qualité de l’eau propre, particulièrement pour des sites dépourvus d’alimentation électrique.

Il associe la gamme de capteurs-transmetteurs numériques M-Nodes de ATI et l’enregistreur-contrôleur communicant Multilog 2 de HWM pour offrir un système autonome et très flexible de mesure avec des fonctionnalités de télémétrie pour l’alerte et la supervision à distance.

Cette combinaison permet aussi de coupler au suivi physico-chimique d’autres mesures, comme celles de la pression ou du débit sur les points de réseau instrumentés.

Applications

Surveillance en continu de la qualité de l’eau sur des réseaux de distribution d’eau potable ou d’autres installations alimentées en eau propre (serres, systèmes de brumisation, etc.)

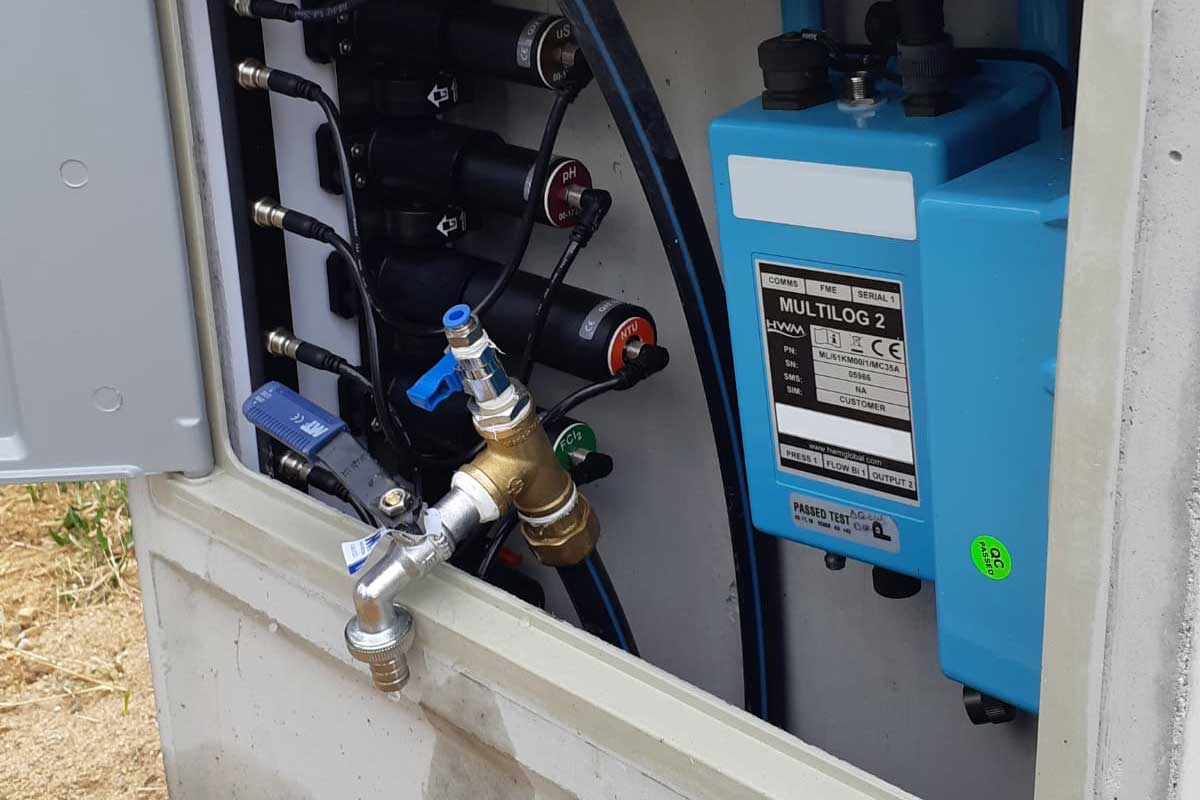

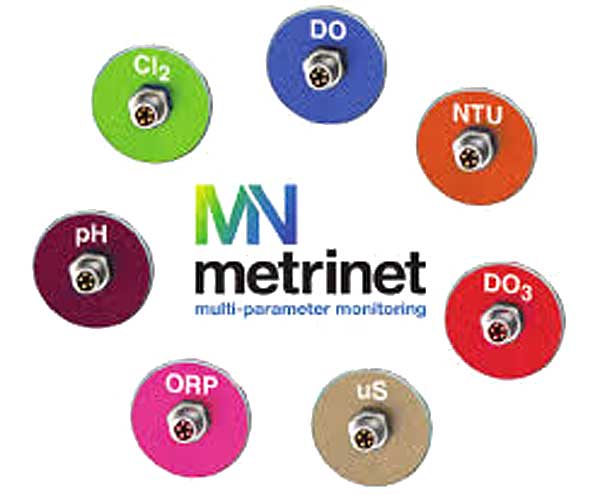

La large gamme de capteurs-analyseurs numériques M-Nodes permet de sélectionner les mesures utiles pour chaque application (Chlore, Turbidité, pH, Oxygène dissous, etc.) ; chaque système peut surveiller jusqu’à 8 mesures physico-chimiques, paramètres qu'il est possible de compléter (pression, débit, niveau, etc.) si l'on raccorde d’autres capteurs sur l’enregistreur Multilog 2

Le Multilog 2 Metrinet est particulièrement adapté à des installations dépourvues d’alimentation électrique, grâce à sa capacité de fonctionnement autonome sur batteries.
Il peut néanmoins être aussi envisagé pour des sites alimentés, et offre alors l’avantage d’une surveillance continue en cas de panne électrique.

Une version du Multilog 2 MetriNet permet son installation sur des vannes de régulation de pression et couple alors à la mesure de qualité, le suivi des pressions amont/aval ; l’eau prélevée pour analyse est ensuite réinjectée dans le réseau.

Avantages

Grande modularité et flexibilité grâce au choix possible des capteurs adaptés à chaque application
Grande variété de capteurs disponibles
Possibilité d’utilisation sur des sites sans alimentation électrique
Capteurs connectés en série : peuvent être utilisés dans un système de dérivation fermé pour éliminer complètement les pertes d'eau
Très faible consommation : les M-Nodes fonctionnent de manière autonome pendant des années avec de petites piles
Fréquences d'échantillonnage sélectionnables par l'utilisateur pour réduire au minimum la consommation d'énergie
Possibilité d’ajout d’autres alarmes ou mesures de suivi (pression, débit, niveau…)
Puissance du Multilog 2 pour l’acquisition et la gestion d’alarmes
Fonctionnement sur les nouveaux réseaux cellulaires LTE-M/NBIoT, qui offrent :
— une meilleure communication dans les endroits difficiles
— une consommation d’énergie réduite
Configurable à distance
Intégration possible dans une plateforme Cloud ou un système SCADA

Spécifications

Enregistreur-contrôleur Multilog 2 : voir page dédiée sur ce site

PRINCIPE DE MONTAGE ET DE FONCTIONNEMENT

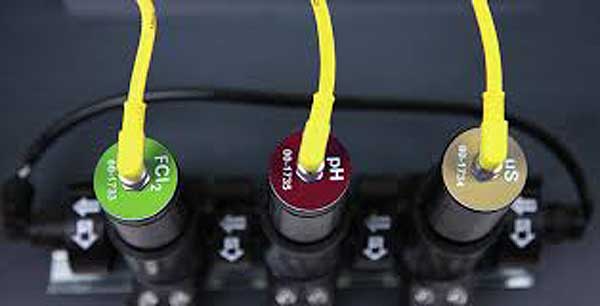

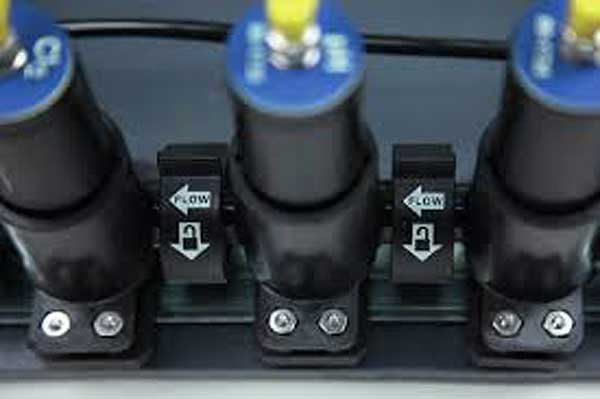

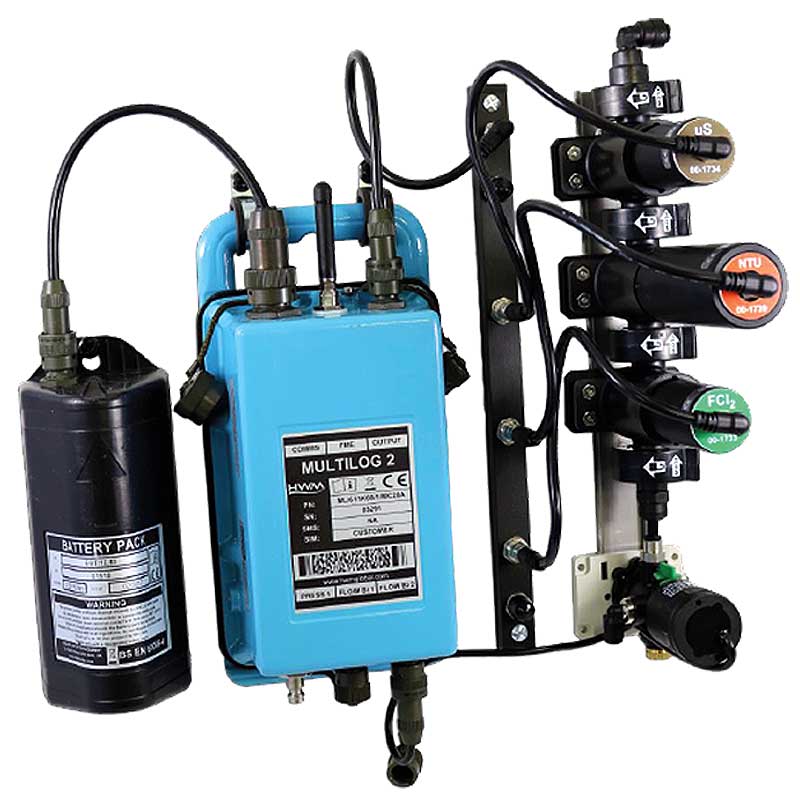

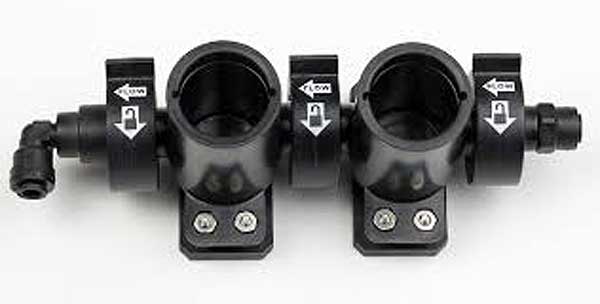

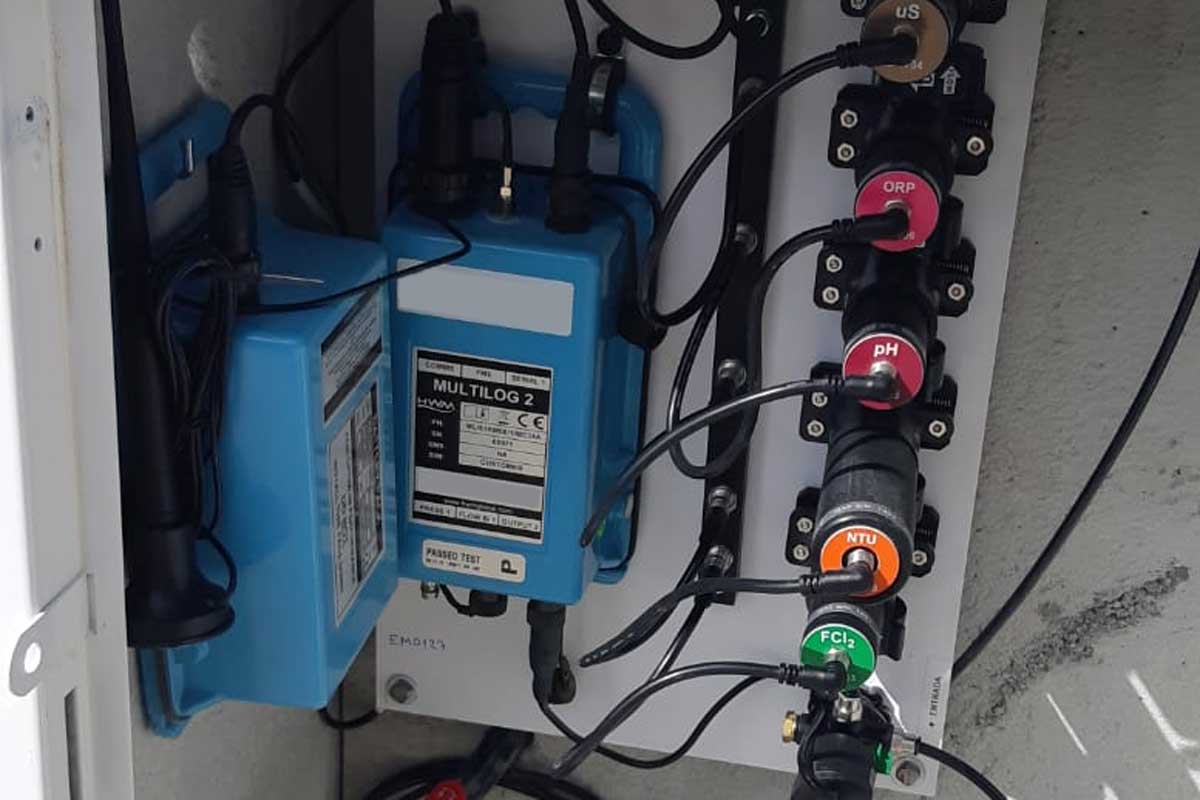

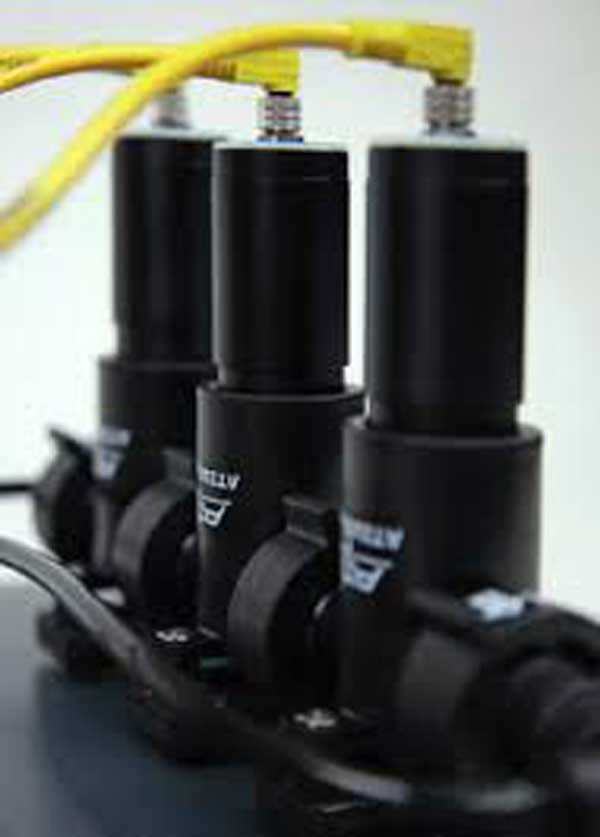

Le Multilog 2 MetriNet permet l’assemblage de 1 à 8 chambres de mesure. Chaque chambre contient un capteur M-Node avec une simple connexion à baïonnette. Une bague de verrouillage rotative permet de serrer les chambres ensemble pour un assemblage facile.
Des clips de montage sur rail DIN fixés à chaque chambre permettent de monter facilement et d’assembler l’ensemble sur un rail.

Un dispositif de régulation du débit est intégré dans le raccord de sortie de la cellule pour contrôler le débit de l'échantillon à 0,2 l/min, avec une pression maximale d’entrée de 6 Bar (87 psi).

Le système peut fonctionner en mode continu ou cyclique commandé par le Multilog 2 :

en mode continu complet, l'alimentation est constamment appliquée aux M-Nodes et des mesures sont prises en continu,
en mode cyclique, les nœuds de mesure sont placés en "mode veille" pendant une grande partie du temps. À chaque cycle, selon la fréquence d’échantillonnage programmée, une électrovanne est actionnée pour ouvrir le circuit d’échantillonnage pendant une durée configurable afin de prendre la mesure et de l’enregistrer. Ce fonctionnement en mode cyclique permet de prolonger considérablement la durée de vie des piles et de limiter la consommation d’eau aux seuls cycles de mesure.

Un tamis interne protège l'élément d'écoulement des particules de plus de 100 µm qui pourraient entrer dans le système ; il peut être facilement retiré pour inspection et nettoyage si nécessaire.

DONNÉES TECHNIQUES

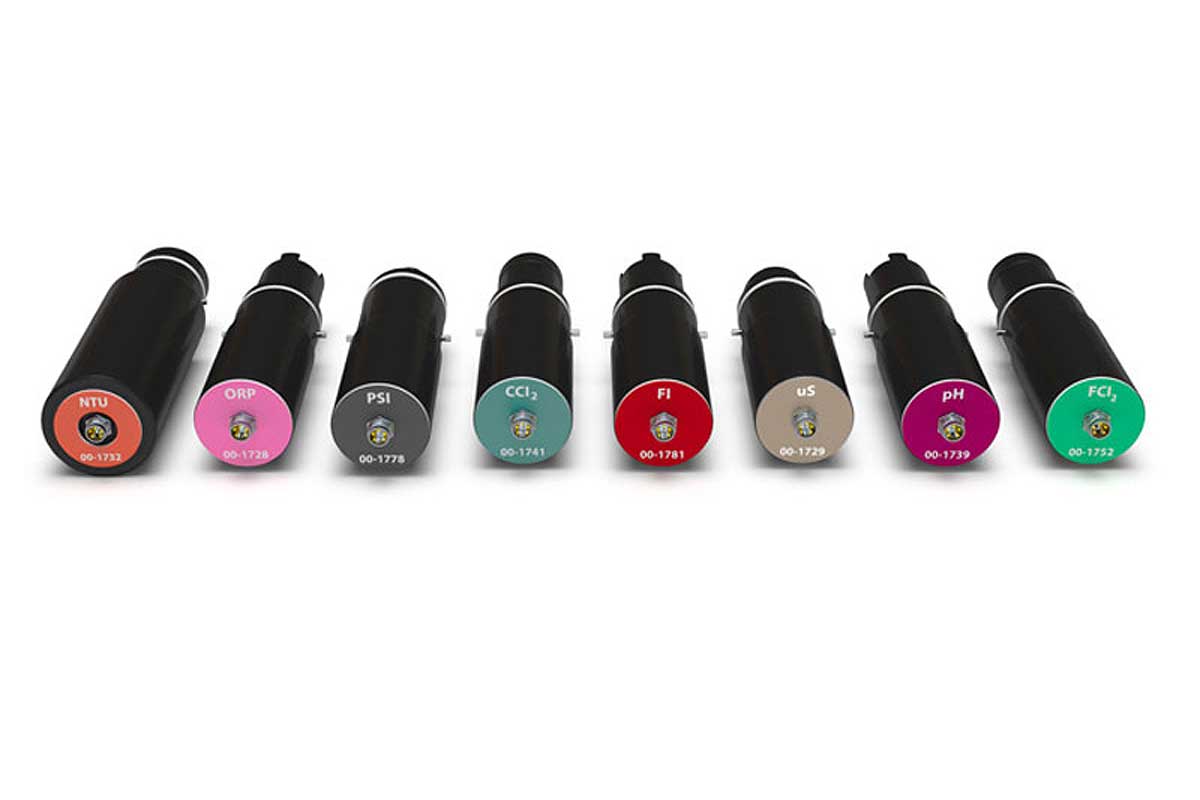

Capteurs disponibles :
— Chlore libre, Chlore combiné, Chlore total
— pH
— Turbidité
— Conductivité
— ORP
— Oxygène dissous
— Fluorure
— Ozone dissous
— Dioxyde de chlore
— Acide peracétique
— Peroxyde d'hydrogène
— Pression
Pression maximale : 6 Bar (87 psi)
Alimentation :
— par batterie interne (autonomie jusqu’à 5 ans, dépend du nombre de capteurs, du cycle de mesure, de la fréquence des communications cellulaires)
— par batterie interne + pack batterie externe pour une autonomie prolongée
— par alimentation du site, avec secours par la batterie interne
Étanchéité IP67 (connecteurs des capteurs) / IP68 (Multilog 2)
Communication numérique entre les différents capteurs et le Multilog 2 (liaison Modbus RS485)
Capacité d’enregistrement : 2 millions de données (extensible à 64 millions)
Voir Enregistreur Multilog 2 sur ce site pour les spécifications concernant les autres capteurs connectables, la gestion d’alarmes et les possibilités de communication
Intégration possible dans une plateforme Cloud ou un système SCADA
Calibration et configuration des capteurs-analyseurs par calibrateur portable
