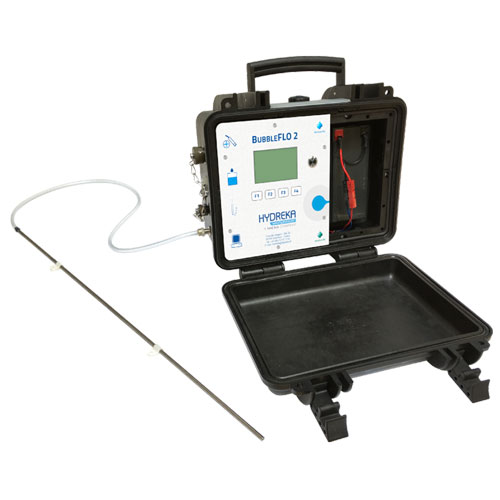

BubbleFLO2

Plus qu'un débitmètre, une centrale multicapteurs

Le débitmètre bulle à bulle BubbleFLO2 est destiné aux mesures de niveau et au calcul de débits en canaux ouverts, stations d’épuration, réseaux d’assainissement…

Le BubbleFLO2 intègre son propre générateur d’air ; il se distingue par ses capacités de communication sur réseau cellulaire et d’ajout de capteurs externes, tels que le capteur Doppler DVP, des pluviomètres ou des capteurs physico-chimiques

Il s’inscrit dans la chaîne d’instrumentation Hydreka et peut être exploité par les logiciels WinFluid NG et WebFluid.

Applications

Le débitmètre BubbleFLO2 est principalement utilisé pour les applications suivantes :

  • Diagnostic des réseaux d’eaux usées et milieux naturels
  • Autosurveillance des stations d’épuration
  • Contrôle et suivi réglementaire des rejets d’eaux usées urbaines et industrielles en canaux ouverts
  • Toute autre mesure de débit en environnement difficile (encrassement, gradient de température, mousse…)
  • Installation sur déversoirs, canaux jaugeurs…

Avantages

  • Peu ou pas influencé par les contraintes de l’environnement (mousses, débris, turbulences, envasement…)
  • Pas de contact de la cellule de mesure avec le liquide
  • Possibilité d’ajout de capteurs sur la même unité centrale (Doppler, physico-chimiques, pluviomètre, détecteur de niveau…)
  • Commande automatique de préleveur-échantillonneur
  • Gestion fine du bullage pour un suivi précis de la mesure quelle que soit la variation de hauteur
  • Tables hydrauliques hauteur-débit intégrées
  • Utilisable sans logiciel, via écran et clavier intégrés
  • Possibilité d’utilisation en poste fixe (alimenté) et portable autonome (sur batteries)
  • Utilisable avec les manchons déversoirs Hydreka, canaux Venturi, canaux Parshall, etc.
  • Communication cellulaire intégrée, avec possibilités de reprogrammation à distance
  • Compatible avec logiciels SCADA ou autres plateformes, dont TopKapi
  • Richesse des logiciels d’exploitation Hydreka (WinFluid NG, WebFluid NG)

Spécifications

CAPTEUR ET ENTRÉES-SORTIES EXTERNES

  • Capteur de pression hydrostatique par bullage
  • Plage de mesure 0-1 m CE (0-10 m CE en option)
  • Précision : 0.1 % de la pleine échelle, compensée en température
  • Résolution : 0.1 mm CE
  • Purge : automatique au démarrage, toutes les 6 h et en cas d’obturation de la canne de bullage
  • Longueur maxi de tube : 30 m
  • Vitesse de poursuite :
    — 14 cm/min dans 10 m de tube 4/6 mm
    — 9 cm/min dans 30 m de tube 4/6 mm
  • Entrées-sorties supplémentaires :
    — 2 entrées pour états et comptages jusqu’à 64 Hz (pluviomètres, détecteurs, compteurs…)
    — 1 entrée numérique RS485 Modbus RTU (capteur DVP, capteurs physico-chimiques…)
    — 2 sorties relais (commande de préleveur, alarmes…)

ENREGISTREUR

  • Enregistreur interne : 128 Mo (2 millions de mesures, 255 fichiers)
  • Fréquence d’enregistrement configurable (5 sec à 24 h)

COMMUNICATION

  • Modem cellulaire 4G intégré
  • Transmission des données en FTP/FTPS, à la demande ou selon cycle configurable
  • Configurable à distance
  • Port USB pour programmation et relève locale

MATÉRIEL ET ENVIRONNEMENT

  • Écran LCD 3.6'' et clavier 4 touches multifonctions
  • Matériau : Valise ABS, connecteurs militaires métalliques
  • Température de fonctionnement : 0 à +50 °C
  • Étanchéité IP65
  • Dimensions 305 x 270 x 194 mm. Poids 5.3 kg (avec batterie)

ALIMENTATION

  • Batterie interne 12 VDC/7 Ah, autonomie d'1 mois en fonction du bulleur
  • Alimentation externe disponible (12 VDC)

Produits connexes

  • Obturateurs déversoirs, canaux jaugeurs… (nous consulter)
  • Capteurs externes, pluviomètres, préleveurs-échantillonneurs…
  • Câbles de raccordement des sorties avec connecteurs étanches
  • Logiciels d’exploitation de Hydreka (WinFluid NG, WebFluid NG)
  • Logiciel de supervision TopKapi


Pages connexes

Illustrations

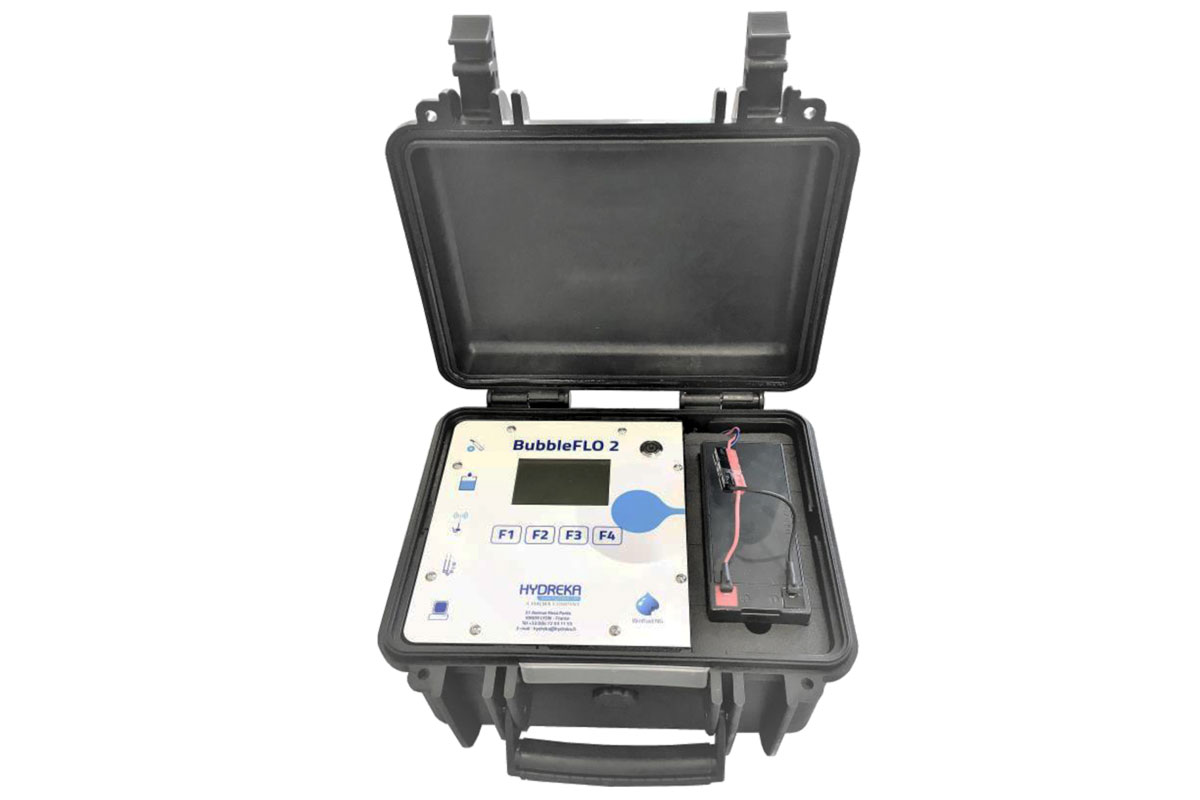

BubbleFLO 2
