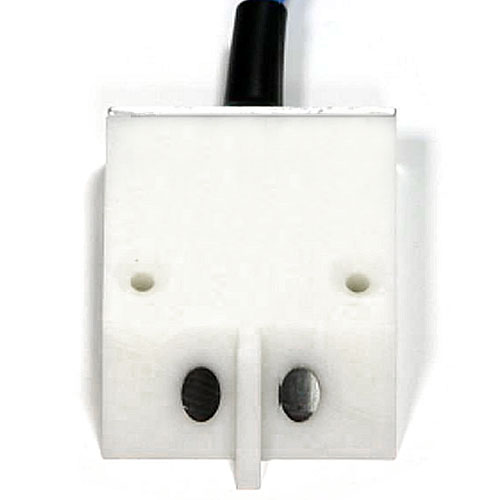

Le détecteur résistif Hydreka (‘Détecteur de surverse’) permet la détection d’un seuil fixe de niveau dans un liquide conducteur.
Très simple d’installation par montage fixe sur une surface quelconque, il peut être utilisé dans des conduites, sur un plancher, une paroi, un seuil ou encore dans des cuves ou des réservoirs.

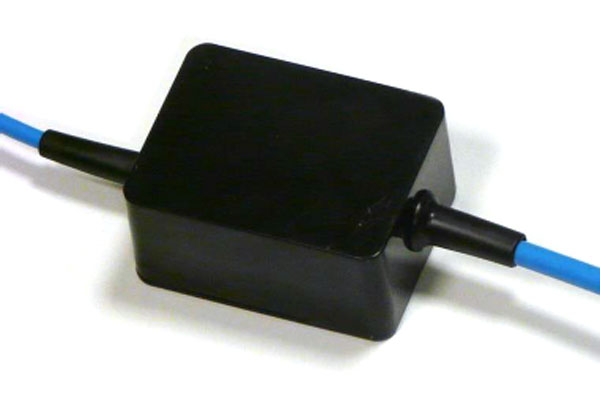

Il comporte un boîtier électronique assurant l’alimentation et la protection anticorrosion des deux électrodes de mesure qui permettent de détecter la présence de liquide ; ce boîtier génère le signal de sortie.
Ne comportant aucune partie mobile, ce détecteur est particulièrement robuste et peut remplacer avantageusement des détecteurs tels que des flottes de niveau dans bon nombre d’applications.

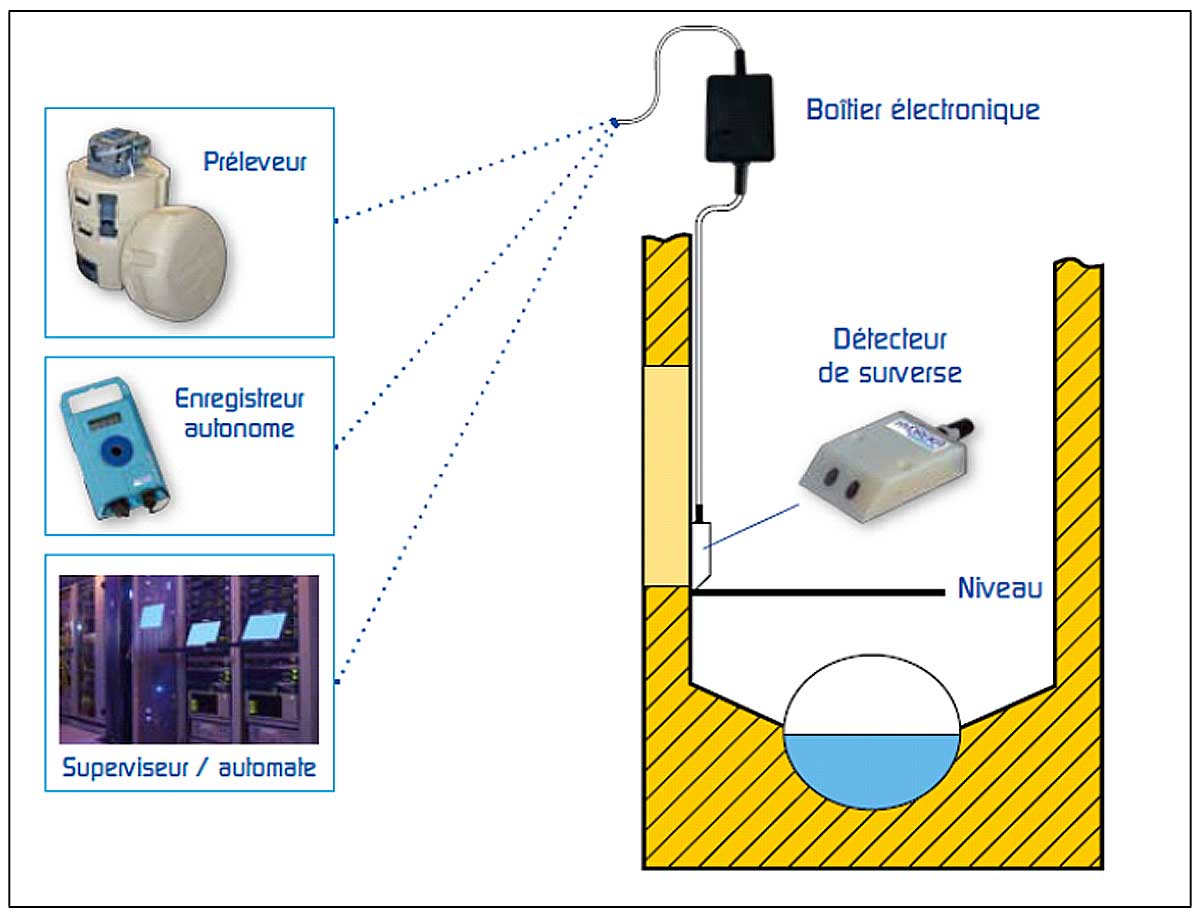

Il peut être utilisé avec des enregistreurs pour un simple besoin d’alerte (inondation, trop plein…) ou être raccordé sur tout système de contrôle/commande comme détecteur de niveau.
Applications
Utilisable dans tout milieu liquide conducteur compatible avec les matériaux du capteur.
Porter une attention particulière à l’installation du détecteur lorsque le risque d’encrassement est important.
Exemples d’application :
- Détection d’inondation dans un bâtiment ou dans une chambre de réseau d’aqueduc

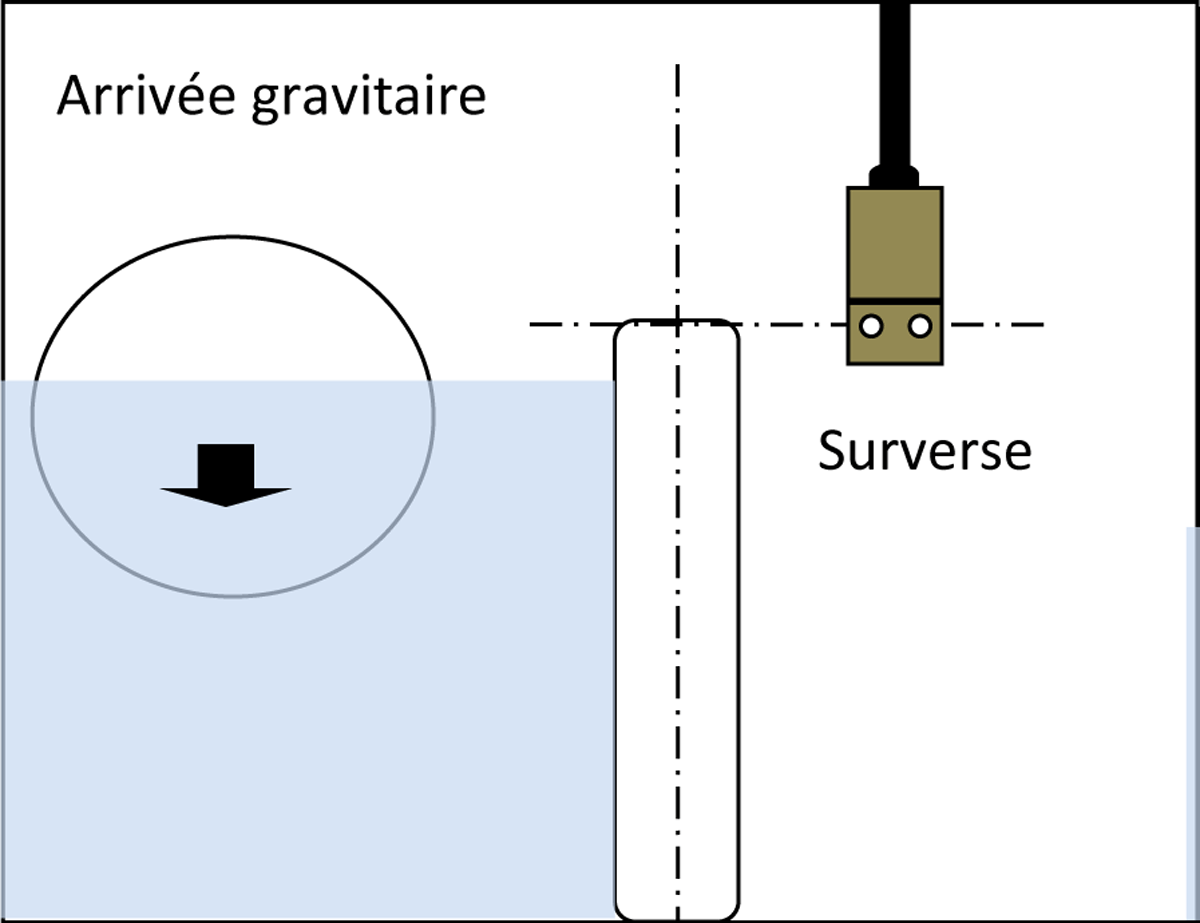

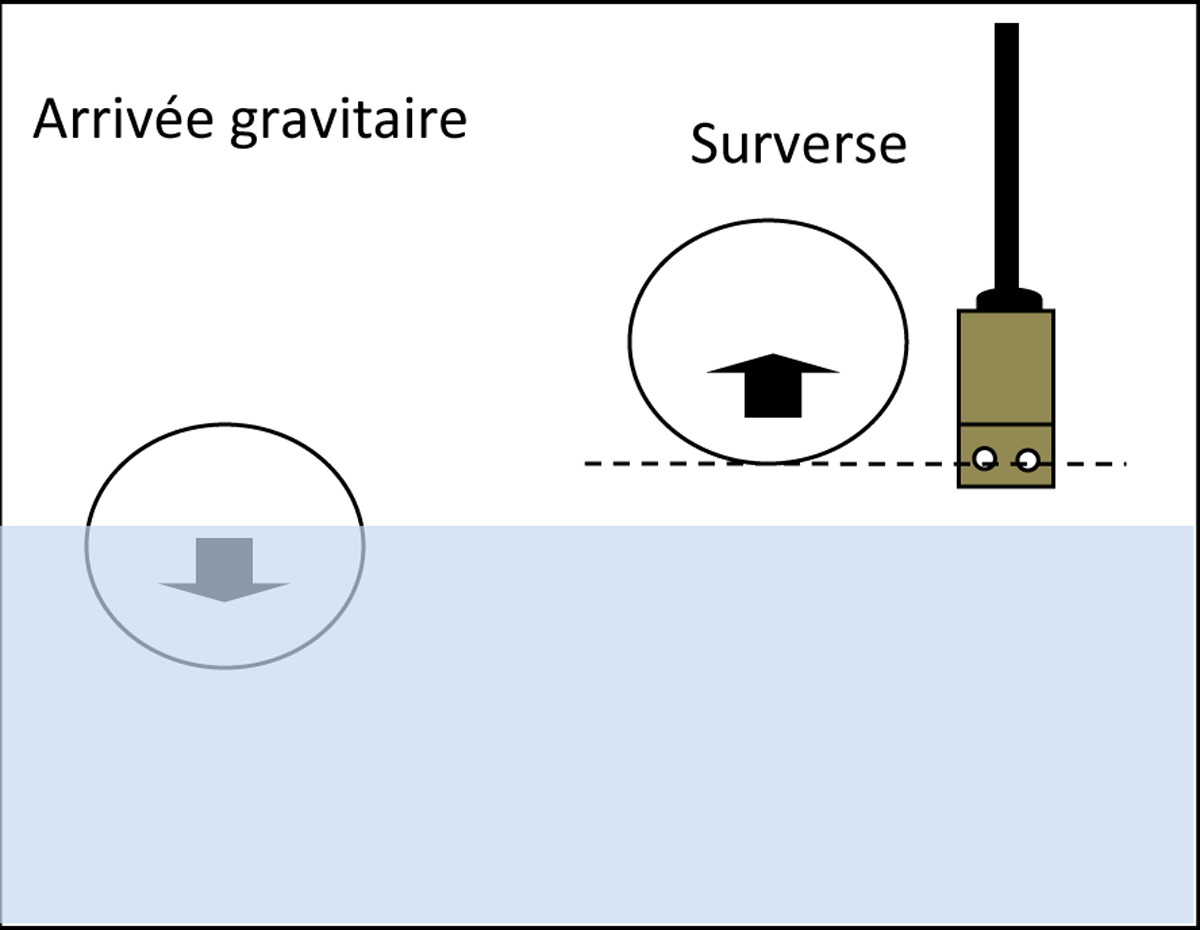

- Détection de trop plein dans un réseau pluvial ou sanitaire (surverses)
- Détection de présence d’eau dans un bassin ou un canal
- Surveillance de niveau dans une cuve ou un réservoir pour commande d’équipements (pompes, etc.)
- Capteur de déclenchement d’un préleveur
Avantages
- Grande robustesse
- Aucune partie mobile, contrairement aux capteurs traditionnels à billes et à micro-interrupteurs
- Simplicité d’installation (2 vis de fixation)
- Languette entre les 2 électrodes permettant d’éviter des mises en contact par objets flottants
- Protection anticorrosion
- Possibilité de double sortie signal (détection état et commande équipement)
Spécifications
- Dimensions capteur (L x l x h) : 82 x 60 x 20 mm
- Dimensions boîtier d’alimentation (L x l x h) : 80 x 60 x 40 mm
- Poids : 900 g (avec câble 10 m)
- Étanchéité IP68 (capteur et boîtier électronique)
- Matériaux :
— capteur : nylon résiné
— électrodes : inox
— boîtier électronique résiné
— câble : polyuréthane - Câble disponible en plusieurs longueurs (standard : 10 m)
- Câble fourni avec fils nus ou équipé d’un connecteur étanche pour raccordement sur des systèmes tels que nos enregistreurs (Intelligens, Multilog, etc.)
- Signal de sortie : contact sec
- Alimentation de lecture du signal (selon applications) :
— par l’enregistreur (solutions autonomes)
— par source externe (maxi 24 VDC, 50 mA) - Autonomie de la pile Lithium interne du boîtier électronique : 7 ans
Produits connexes
- Accessoires de raccordement (connecteurs étanches IP68)
- Enregistreurs, automates, unités de télémétrie
