Telog Série 41

Enregistreurs autonomes LoRaWAN

La série Telog 41 désigne une gamme d’enregistreurs autonomes de Trimble Water fonctionnant sur les réseaux IoT de type LoRaWAN.

La technologie LoRaWAN s’est imposée aujourd’hui comme un standard pour la constitution de réseaux sans fil privés IoT de communication longue distance et basse consommation, en complément aux réseaux cellulaires publics LTE-M et NBIoT.

Cette gamme comporte plusieurs modèles selon les types de signaux et instruments raccordés, pour des applications qui sont principalement dans les domaines de l’eau et de l’environnement.

Tous ces modèles sont conditionnés dans des boîtiers robustes étanches, supportent une large gamme de températures d’opération (-40 °C/+70 °C) et offrent une autonomie de plusieurs années.

Les enregistreurs Telog 41 peuvent s’intégrer dans l’offre de supervision centralisée Trimble Unity.

Applications

Surveillance à distance de points de mesure, sur des sites sans énergie, principalement dans les domaines de l’eau et de l’environnement :

Suivi de pression et de débit sur des réseaux de distribution d’eau potable
Détection de fuites
Suivi de niveau d’eau (réservoirs, aquifères…)
Télérelève de compteurs ou débitmètres (sorties impulsions ou encodeur)
Stations de pluviométrie
Surveillance d’équipements (états Marche/Arrêt, alarmes, durées de fonctionnement…)
Détection de niveaux d’alerte (débordements, inondations…)

Avantages

Transmission longue distance et basse consommation
Autonomie longue durée sur batteries remplaçables par l’utilisateur
Large gamme de températures d’opération (-40 °C/+70 °C)
Facilité d’installation et de mise en service
Richesse des outils de supervision de l’offre Trimble Unity

Spécifications

MODÈLES DISPONIBLES

PR-41 pour capteurs de pression d’eau
WL-41 pour sondes de niveaux d’eau
RG-41 pour pluviomètres
MTU-41 pour compteurs d’eau ou débitmètres avec sorties encodeur
PE-41 pour instruments ou équipements avec sortie impulsions ou contact ON/OFF

MATÉRIEL ET ENVIRONNEMENT

Dimensions (H x L x P) : 120 x 81 x 56 mm
Poids (modèles MTU-41 / PE-41 / RG-41) : 450 g (1 livre)
Poids (modèles PR-41 / WL-41) : 680 g (1.5 livre)
Températures de fonctionnement : -40 °C à +70 °C
Étanchéité IP67 (submersible)
Matériau : polycarbonate

ALIMENTATION

Alimentation par batterie interne lithium remplaçable par l’utilisateur
Autonomie : 5 ans pour 1 transmission/15 mn (peut varier selon le niveau du signal)

ENREGISTREMENT

Mémoire de 128 ko
Capacité d’enregistrement : 28.000 données horodatées (ou 80.000 index compteurs)
Fréquence d’enregistrement configurable (1 sec à 8 h)

COMMUNICATION LOCALE

Liaison série RS232par connecteur 4 pin IP67

COMMUNICATION DISTANTE

Technologie sans fil bidirectionnelle LoRaWAN, Classe A
Accès et échanges sécurisés par chiffrement AES-128
Puissance d’émission : 18.5 dBm
Fréquence : 915 MHz
Antenne interne (antennes externes disponibles en option)
Fréquence de transmission configurable ou auto-ajustable (selon modèles)
Notification d’alarmes sur état ou dépassement de seuil

ENTRÉES CAPTEURS

Modèles PR-41 et WL-41 (mesures pression et niveau) :
— 1 entrée pour capteur pression avec protocole série I2C
— échelle capteur sélectionnable entre 1 et 500 psi
— précision capteur : 0.1 % de la pleine échelle
— capteur en acier inox, capteur en polyuréthane
— montage capteur par prise filetée 1/4’’ NPT mâle

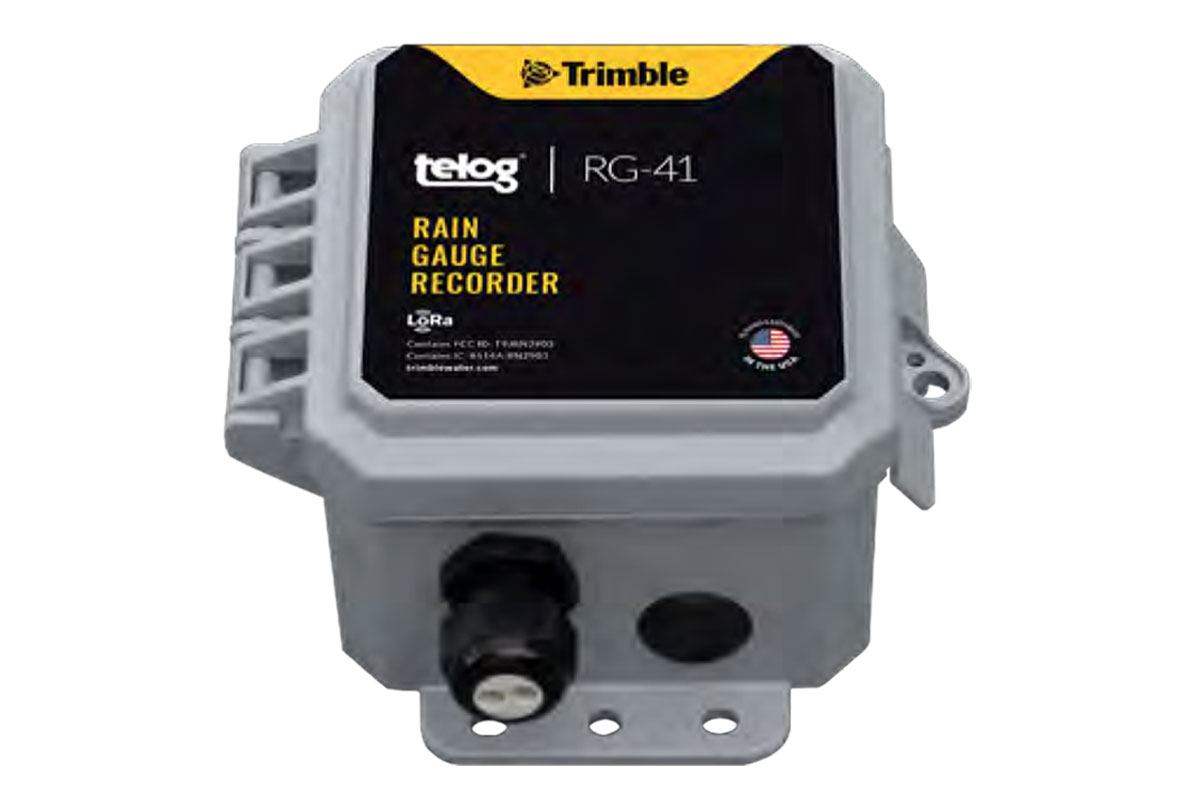

Modèle RG-41 (pluviomètres) :
— 1 entrée pour impulsion de pluviomètre à auget basculant
— excitation contact 3 VDC/20 μA maxi
— durée minimum d’impulsion 10 msec
— fourni avec câble gainé 2 fils (environ 1 m)
Modèle MTU-41 (compteurs à encodeur) :
— 1 entrée pour signal de registre encodeur 6 à 9 digits
— compatible avec protocoles série AMR/AMI 3 fils (Sensus ECR, Neptune ProRead, Badger Meter ADE et HR-E, etc.)
Modèle PE-41 (événements et compteurs à impulsions) :
— 1 entrée pour détection d’événement (état ON/OFF) ou comptage d’impulsions (1 Hz maxi)
— excitation contact 3 VDC/20 μA maxi
— durée minimum d’impulsion 10 msec
— raccordement sur bornier à vis 2 fils, via raccord étanche
