NivuFlow 600

Mesure de débit pour conduites pleines avec fluides clairs à légèrement chargés

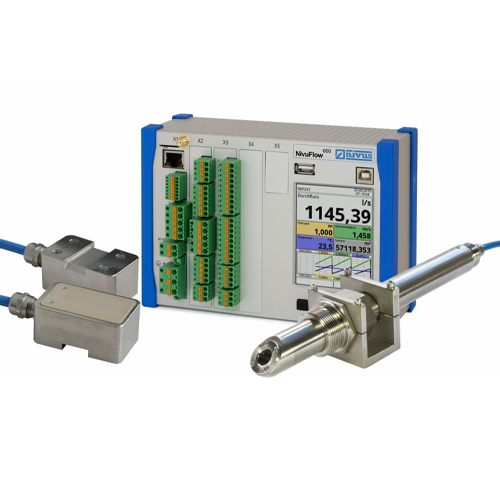

Le NivuFlow 600 a été spécialement mis au point pour la mesure de débit en conduites pleines, qu’il s’agisse d’eau potable, d’eaux industrielles ou d’eaux usées traitées. Le système de mesure complet comprend le convertisseur de mesure NF600 et divers capteurs associés qui permettent de déployer une solution optimale pour chaque application.

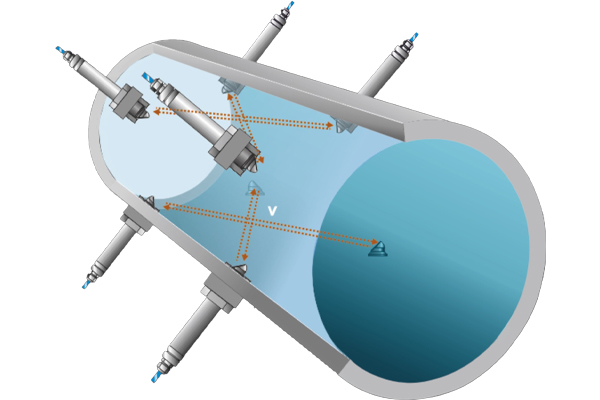

Le principe de mesure du NivuFlow 600 est basé sur l'acquisition du temps de transit de signaux ultrasons entre deux capteurs (ou corde de vitesse). À partir des vitesses mesurées, le NivuFlow 600 calcule et affiche instantanément sur son transmetteur la vitesse moyenne d’écoulement et le débit de la section de conduite analysée.

Cette mesure de débit du plus haut niveau technique permet également des fonctions de diagnostic élargies et une analyse plus approfondie du processus en cours directement sur site.

La possibilité offerte par le NivuFlow 600 d’utiliser en simultané plusieurs paires de capteurs sur une ou plusieurs conduites offre une grande souplesse et permet de garantir une précision optimale, même dans des conditions hydrauliques difficiles.

L'utilisation de protocoles sécurisés, ainsi que de multiples possibilités de communication et de connexion, offrent une grande souplesse à l'exploitant pour l'intégration de ces débitmètres dans des systèmes de contrôle (automates, SCADA…).

Mais il est aussi possible d’utiliser le NivuFlow 600 de manière autonome, pour une exploitation locale ou par télémétrie.

Une version autonome sur batteries, le NivuFlow Mobile 600, est également disponible, pour les sites ne disposant pas d’alimentation électrique ou pour des campagnes de mesures itinérantes (équipement portable et étanche).

Applications

Quelques applications typiques du NivuFlow 600 :

  • Mesures stationnaires pour les réseaux d'eaux claires et d'eaux faiblement polluées
  • Surveillance de ruptures de canalisations
  • Sectorisation de réseaux (DMA), détection de fuites
  • Essais de pompage sur des forages
  • Systèmes d'irrigation (répartition des quantités et décompte)
  • Systèmes de recirculation des boues
  • Entrées, sorties ou circuits d'eau de refroidissement
  • Industrie : eaux de process et eaux industrielles…
  • Centrales hydroélectriques, surveillance de l’efficacité des turbines
  • Surveillance et contrôle de pompes

Avantages

  • Installation facile, qui ne nécessite pas d’interruption du processus, que la mesure soit sans contact ou réalisée dans le milieu
  • Mesure par différence de temps de transit via ultrasons éprouvée

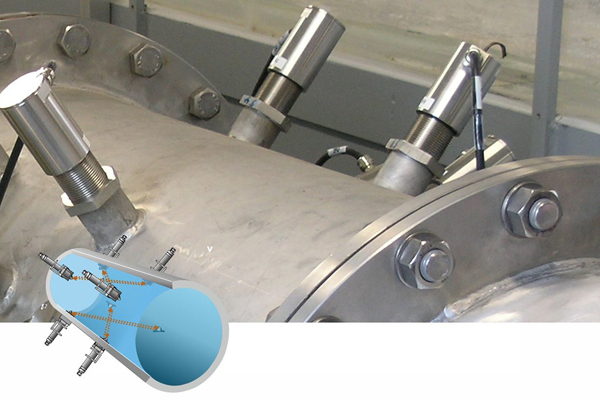

  • Mesure monocorde ou multicordes (jusqu’à 32 cordes de mesure avec des modules d'extension sur le même équipement)

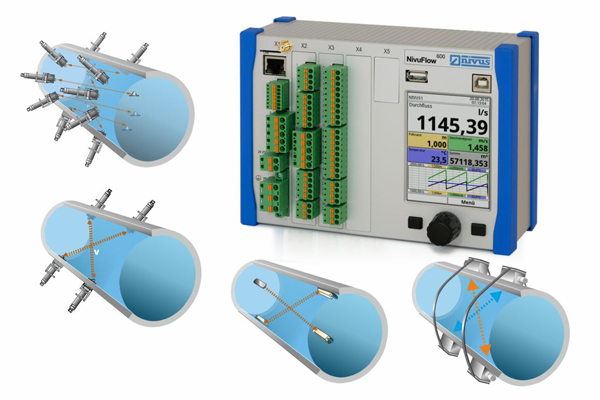

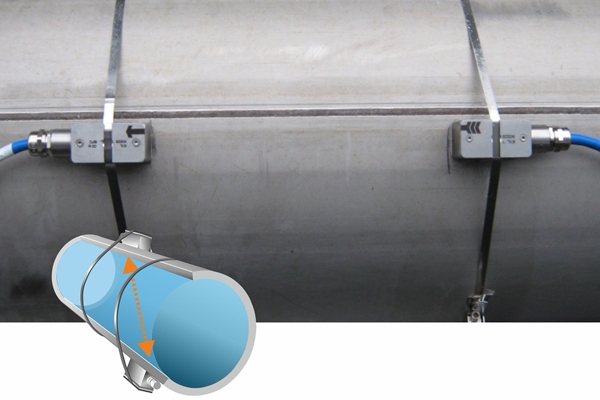

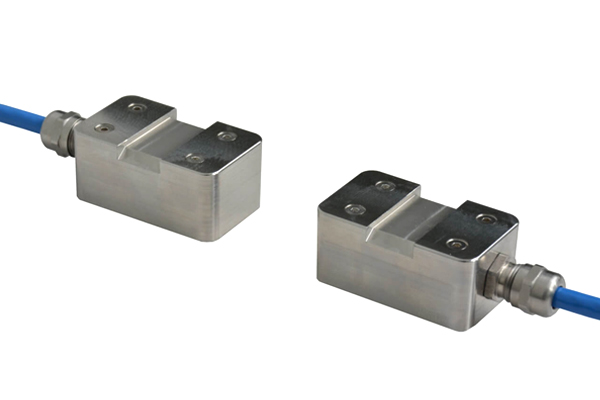

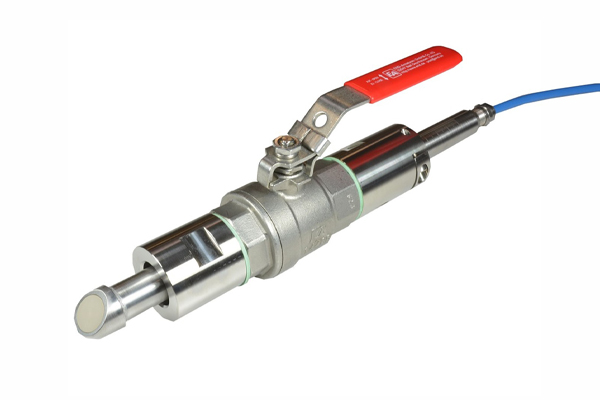

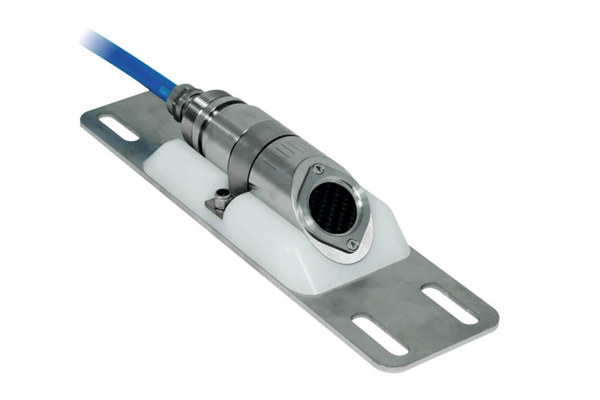

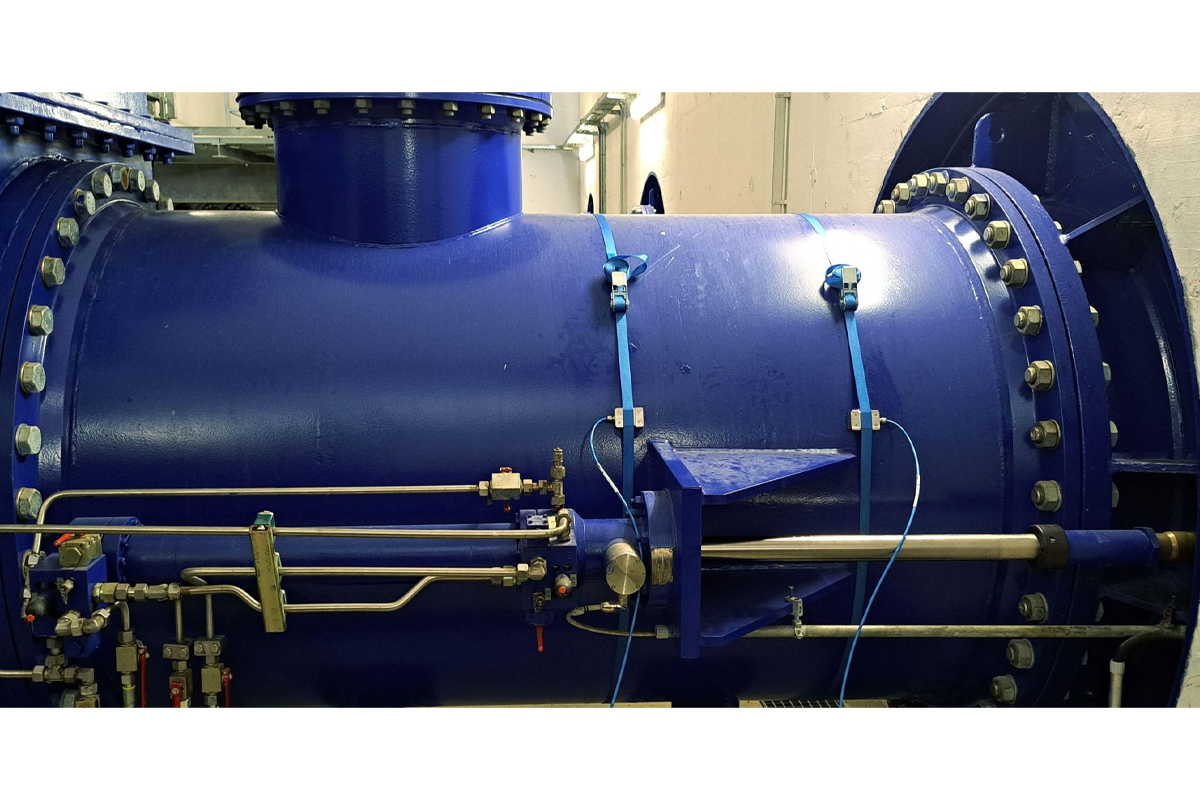

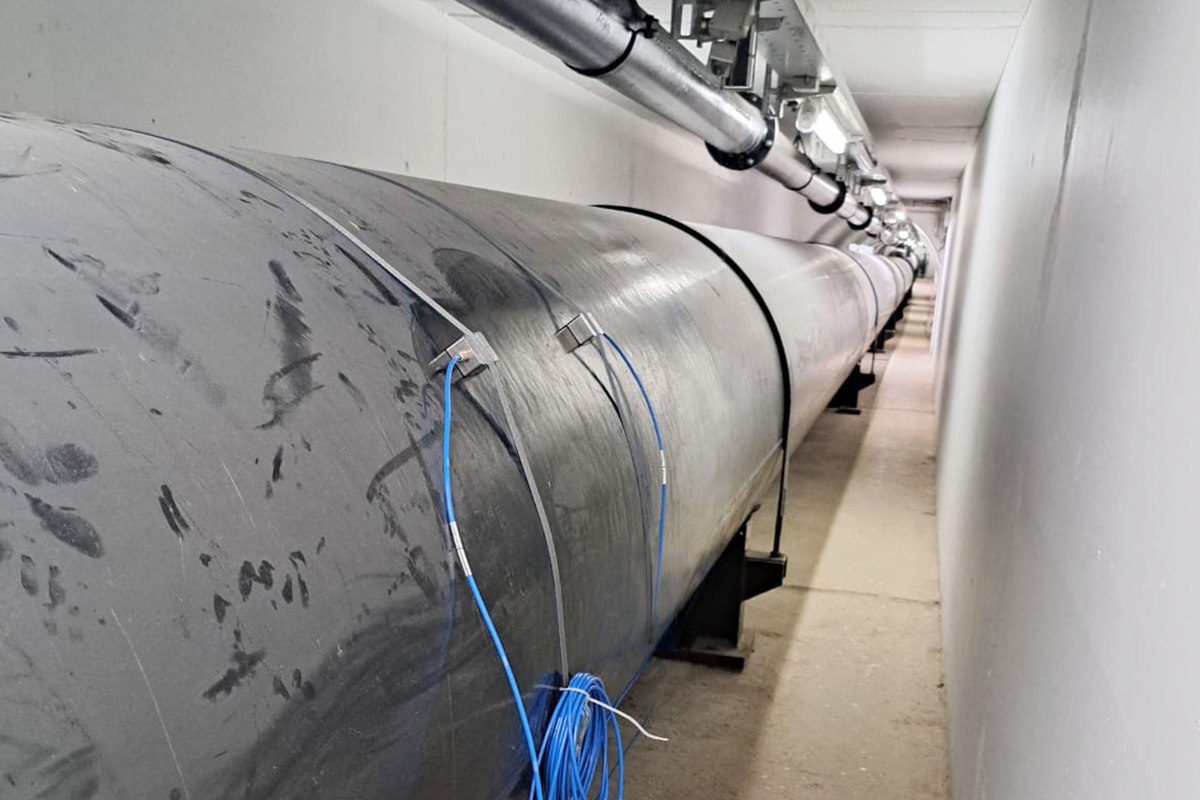

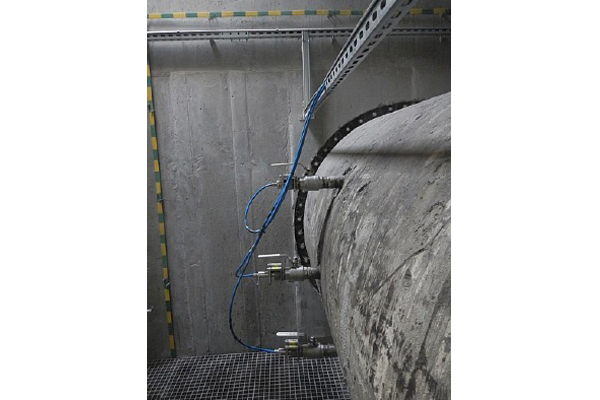

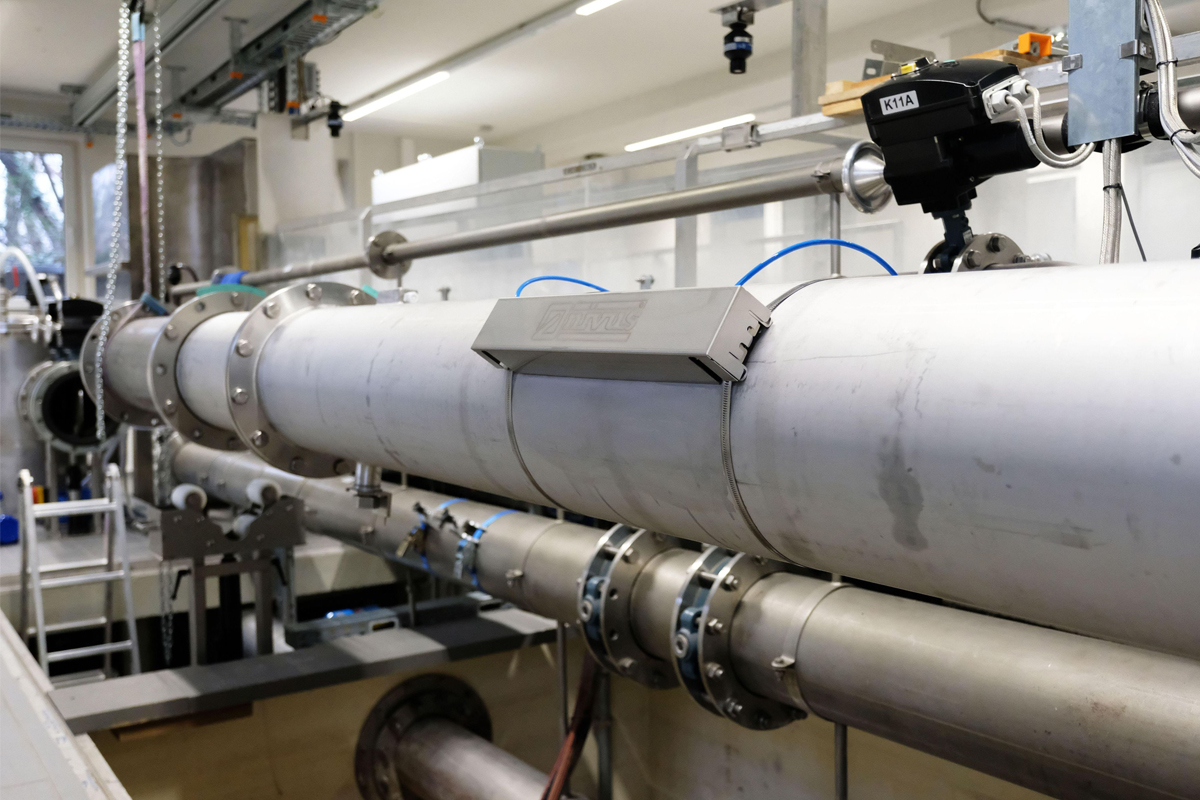

  • Mesure de débit avec des capteurs sans contact clamp-on, des capteurs cylindriques à insertion ou des capteurs hydrodynamiques
  • Parfaite stabilité du point zéro et aucune dérive des capteurs
  • Fonctions de diagnostic intégrées
  • Mise en service simple grâce au positionnement des capteurs assisté par menu
  • Concept de commande intuitif et moderne
  • Boîtiers terrain étanches IP67 et IP68 disponibles
  • Utilisation autonome ou raccordée sur des systèmes de contrôle (automates, SCADA…)
  • Enregistreur intégré garantissant l’absence de perte de données
  • Exploitation à distance possible, autonome ou via les plateformes Cloud de Scadalliance et de Nivus (option de Télémétrie cellulaire)
  • Fonctionnement cyclique à économie d'énergie pour les systèmes autonomes
  • Faible coût d’installation grâce aux divers accessoires de montage disponibles
  • Mesure de température intégrée

Spécifications

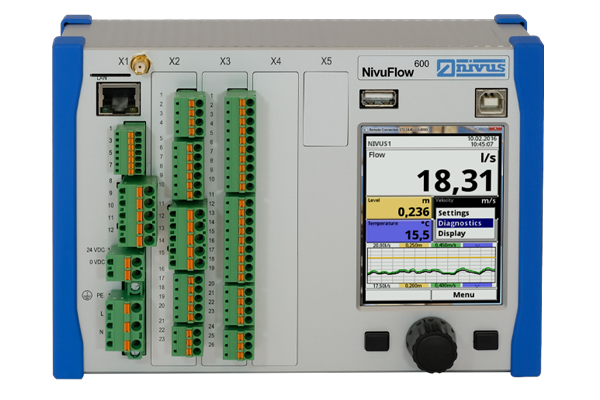

CONVERTISSEUR-TRANSMETTEUR

  • Alimentation : 10 à 35 VDC
  • Poids : env. 1150 g
  • Dimensions : L 195 mm x l 140 mm x P 88 mm
  • Température de stockage : −30 °C à +80 °C
  • Température d’exploitation : −20 °C à +70 °C
  • Humidité maxi : 80 %, sans condensation

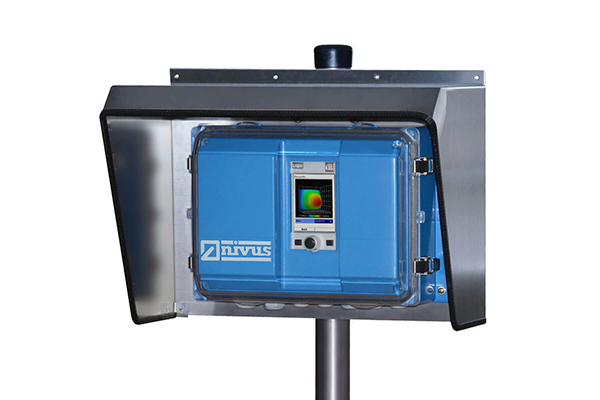

  • Protection IP20 (standard), IP67/IP68 (boîtier de terrain optionnel)
  • Afficheur : 240 x 320 Pixel, 65536 couleurs
  • Commande : Molette, 2 touches de fonction, menus en français, anglais, allemand, espagnol...
  • Connexion : Connecteurs avec bornes à ressorts
  • Entrées :
    — 2 x 4-20 mA, résolution 12 bits
    — 2 x entrées numériques
  • Sorties :
    — 2 x 0/4-20 mA, résolution 12 bits
    — 2 x Relais
  • Mémoire de données : Interne 1 Go, lecture via clé USB
  • Communication :
    — Modbus TCP
    — Modbus RTU (via RS485 ou RS232)
    — Ethernet TCP/IP
  • Télémétrie cellulaire (option)
  • Nombre de points de mesure : jusqu’à 2 conduites
  • Nombre de cordes (paires de capteurs) : jusqu’à 32 avec modules d’extension

CAPTEURS

  • Différents modèles, fréquences, types de montage (NIS/NOS/TPS0)
    — Clamp-on

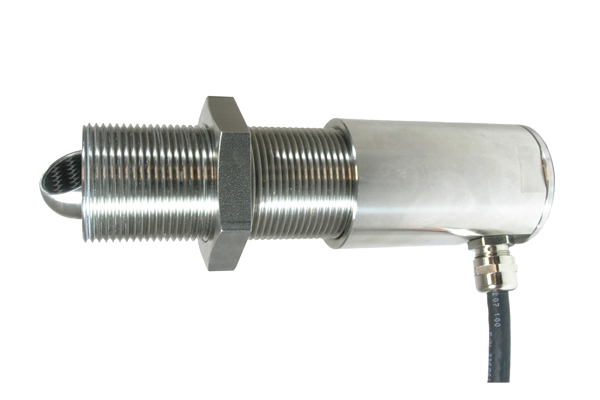

    — Cylindriques à insertion
    — Hydrodynamiques

Pour les caractéristiques techniques détaillées des capteurs, voir la Fiche technique dans la section Documents

Produits connexes

  • Accessoires de montage des capteurs
  • Accessoires de montage du convertisseur de mesure
  • Module d’extension NF (jusqu’à 32 cordes)
  • NivuFlow Mobile 600 (version autonome du NivuFlow 600)
  • Automates, enregistreurs, systèmes de télémétrie (voir REDY, FLEXY, Multilog…)
  • Logiciels Scada (Topkapi)
  • Portails Web Nivus et Scadalliance
  • Systèmes d’alimentation autonome pour les sites isolés (nous consulter)
