La sonde LeveLine est un appareil autonome équipé d’un capteur de pression très précis et d’une thermistance, qui enregistre en continu le niveau et la température de l’eau.
La sonde LeveLine est garantie 5 ans et sa batterie, d’une durée de 10 ans, est remplaçable.

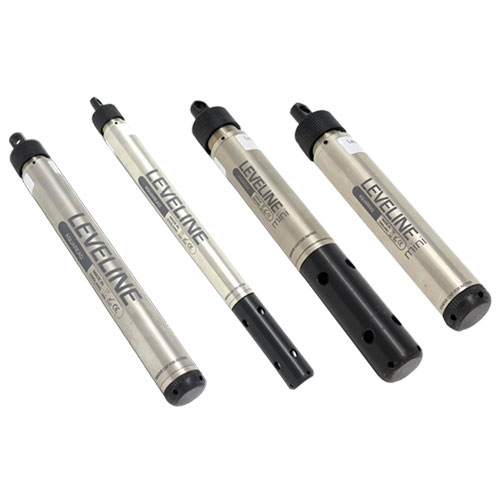

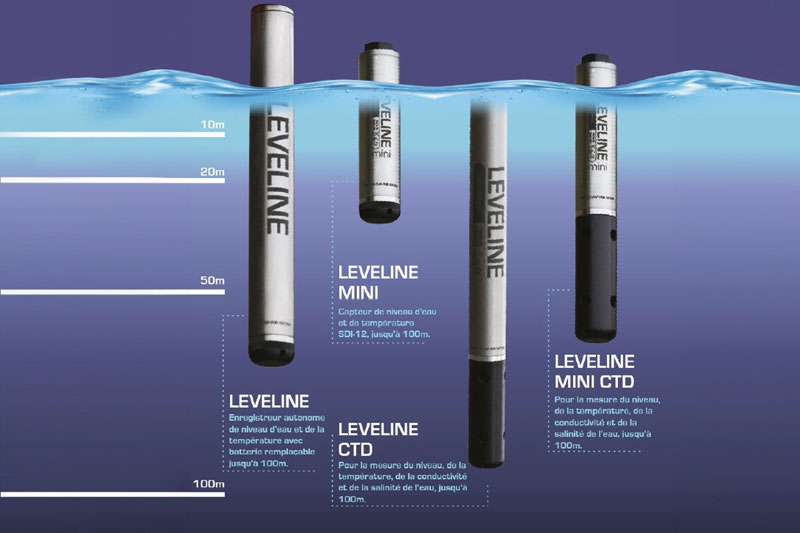

Outre la sonde LeveLine, la gamme LeveLine comporte trois autres produits :

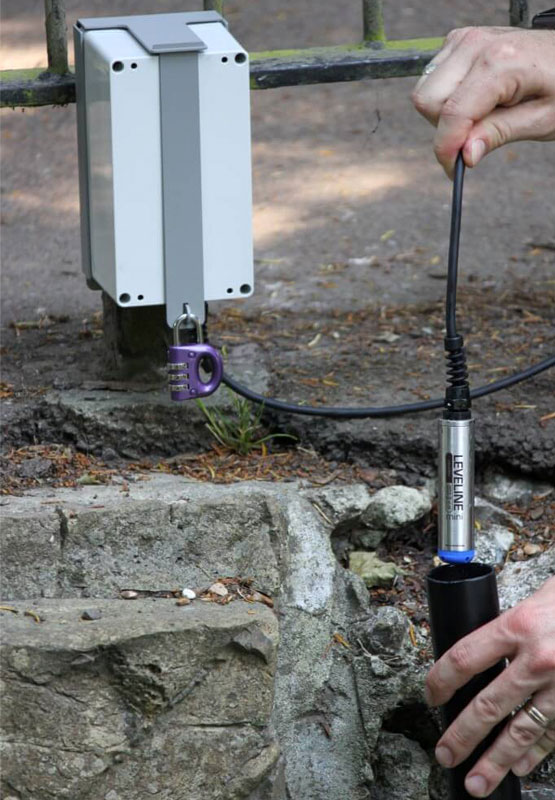

- LeveLine-Mini, un capteur de niveau d’eau et de température pouvant se connecter à un dispositif d’enregistrement compatible, à un système de contrôle ou de télémétrie ;

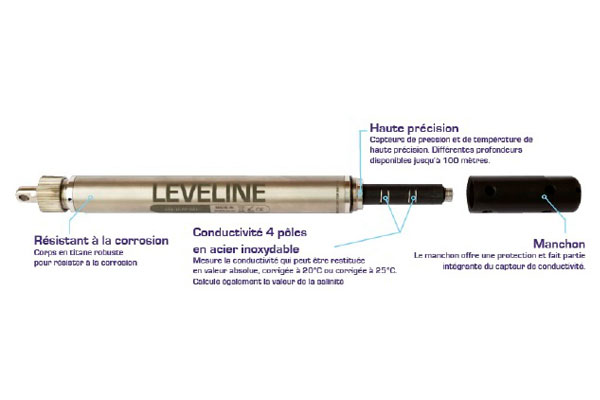

- LeveLine-CTD : une sonde de niveau, de température et de conductivité de l’eau avec enregistreur intégré, qui calcule également la salinité de l’eau en temps réel ;
- LeveLine-Mini-CTD : qui ajoute des mesures de conductivité et de salinité à la LeveLine-Mini.

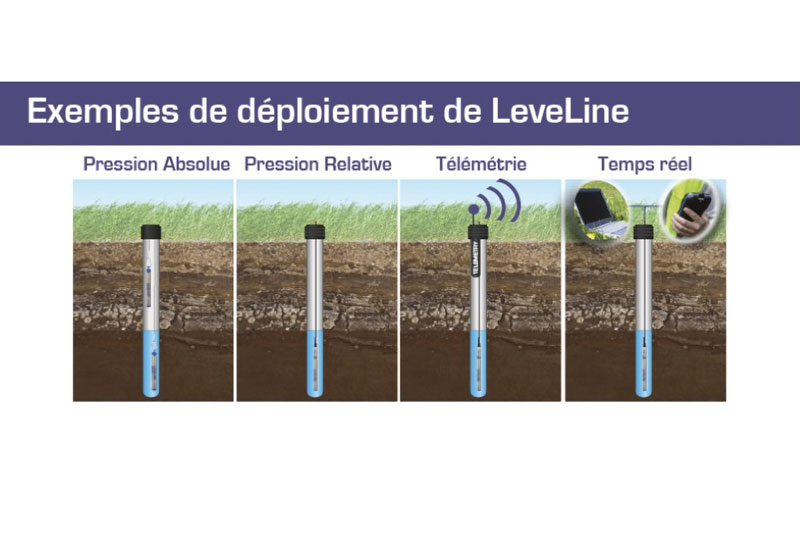

Ces quatre sondes de la gamme LeveLine peuvent être déployées pour mesurer la pression absolue (ABS, capteur non ventilé) ou la pression relative (GAUGE, capteur ventilé) à des profondeurs allant jusqu’à 100 mètres.

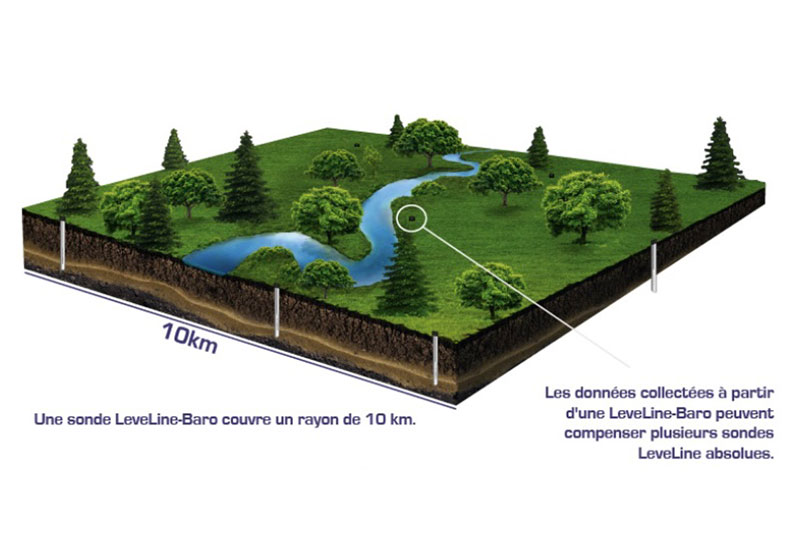

Une cinquième sonde, la LeveLine-Baro, permet d’enregistrer les variations de pression atmosphérique en vue de compenser les mesures de pression absolue d’une ou de plusieurs sondes LeveLine (ABS) déployées à proximité.

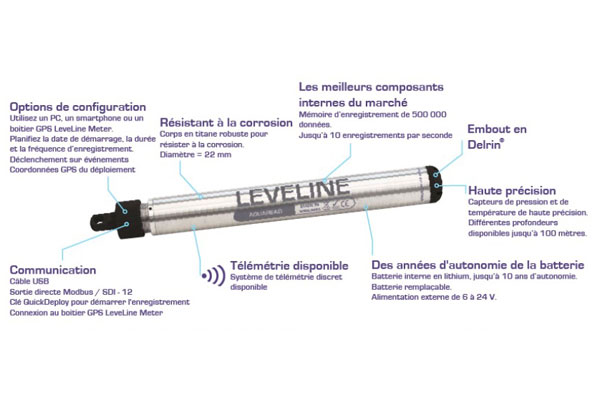

Toutes ces sondes ont comme principales caractéristiques :
- un corps en titane pour résister à la corrosion
- des capteurs de haute précision pour différentes profondeurs
- différentes options de configuration et de communication (communication SDI-12, Modbus, câble USB, télémétrie, clé QuickDeploy…)
- une batterie en lithium interne fournissant jusqu’à 10 ans d’autonomie (hors modèles Mini)
- une mémoire d’enregistrement jusqu’à 500 000 données (hors modèles Mini)

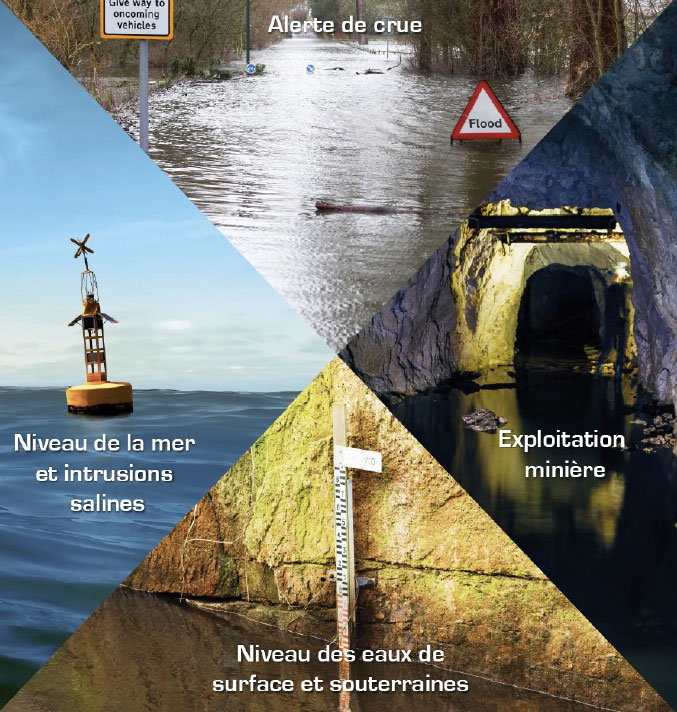

Applications
La gamme LeveLine de capteurs de niveau d’eau et de sondes de qualité de l’eau s’adapte à une grande variété d’applications :
- Eaux de surface : lacs, rivières, eaux côtières, réservoirs
- Eaux souterraines : caractérisation des lacs « aquifères »
- Forages, puits d’observation, tests de pompage, piézomètres
- Surveillance des inondations
- Exploitations minières
- Applications côtières : niveau de la mer, intrusions salines, suivi des marées
- Autres applications (dispositif LeveLine CTD) : tests de traçage, mesures chimiques de routine…
Avantages
- Équipement robuste et fiable, dont la grande qualité permet de répondre avec efficacité aux normes requises
- Utilisation possible en environnements difficiles, grâce à la construction en titane
- Grande précision pour toute application de surveillance du niveau de l’eau, quel que soit l’environnement
- Entretien réduit grâce à une calibration à vie en usine de chaque matériel
- Communications numériques Modbus (RS485) et SDI-12, qui permettent une connexion directe aux systèmes de télémétrie, SCADA et enregistreurs divers
- Diversité des accessoires pour des applications variées :

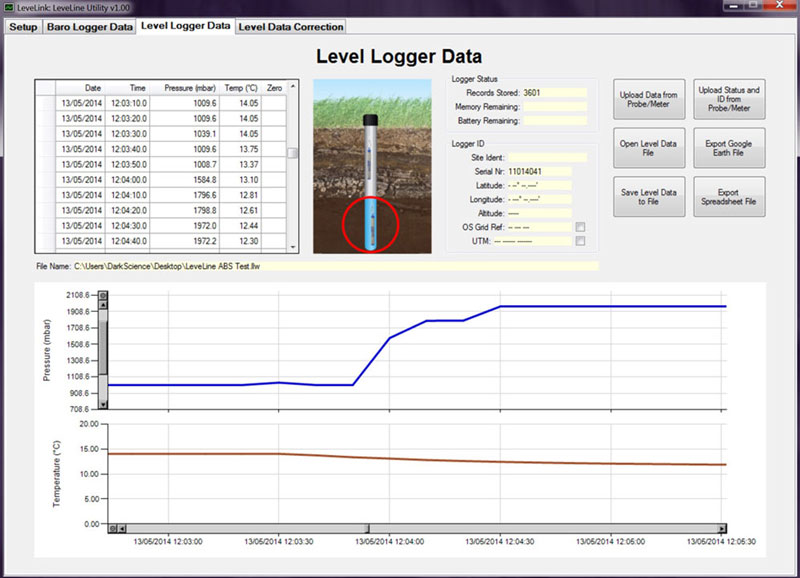

— LeveLine USB PC-KIT et logiciel LeveLink pour configuration, calibration, relève, visualisation et exportation des mesures depuis un PC

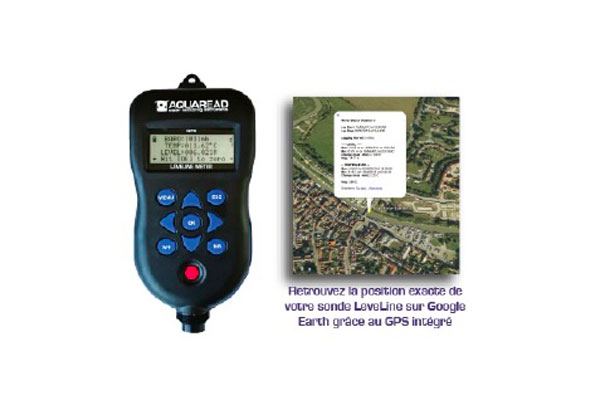

— GPS LeveLine Meter : système portatif de configuration, de géolocalisation, de relève des mesures, de calibration

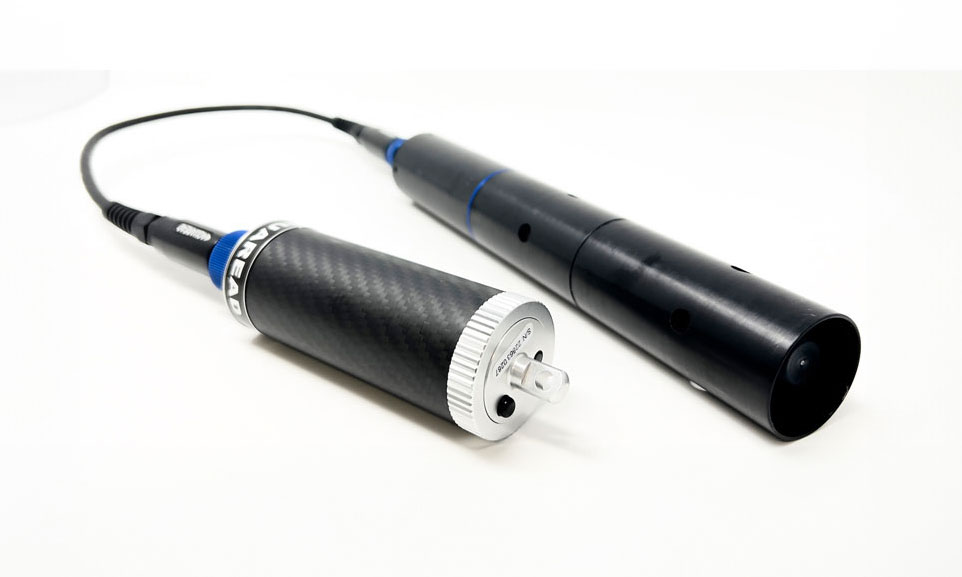

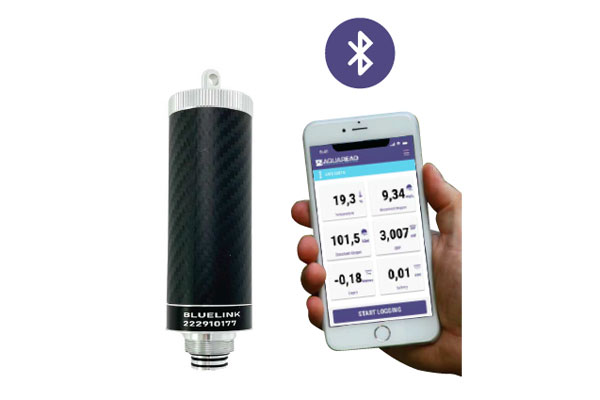

— BlueLink – Module Bluetooth : système de paramétrage des sondes LeveLine, et d’interrogation/relève des mesures à partir d’un terminal sans fil (téléphone cellulaire, tablette…)

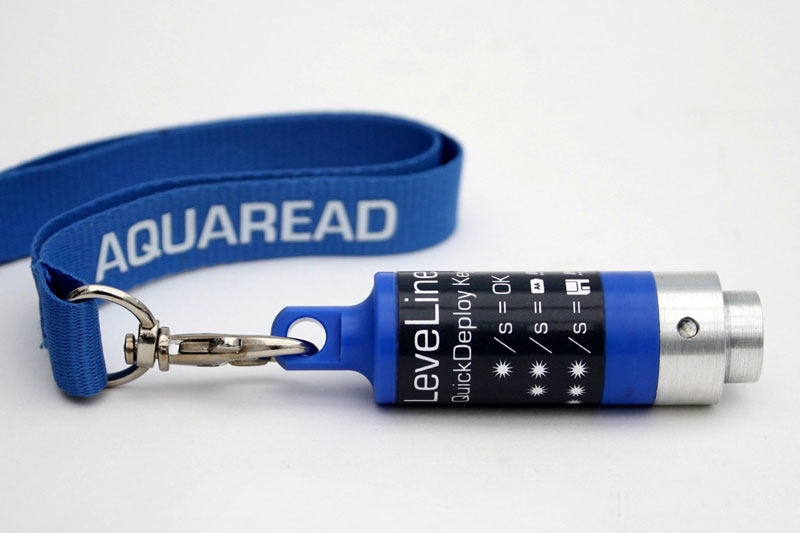

— Clé de déploiement rapide (QuickDeploy) : pour lancer l’enregistrement et vérifier les niveaux de mémoire et de batterie
— Télémétrie Aquatel : dispositif de télémétrie cellulaire 4G avec localisation GPS
— LeveLine-EWS : système d’alerte de crue - Les équipements GPS LeveLine Meter, BlueLink et Aquatel intègrent un capteur de pression atmosphérique pour la compensation des mesures absolues.
Spécifications
GÉNÉRAL
- Plages de température : stockage : -40/80° C (-40/176° F), fonctionnement : -20/80° C (-4/176° F)
- Diamètre : 22,2 mm (22 mm si CTD)
- Longueur : 87 ou 186 mm selon modèle (146 ou 260 mm si CTD)
- Poids : 120/160 g selon modèle (210 g ou 250 g si CTD)

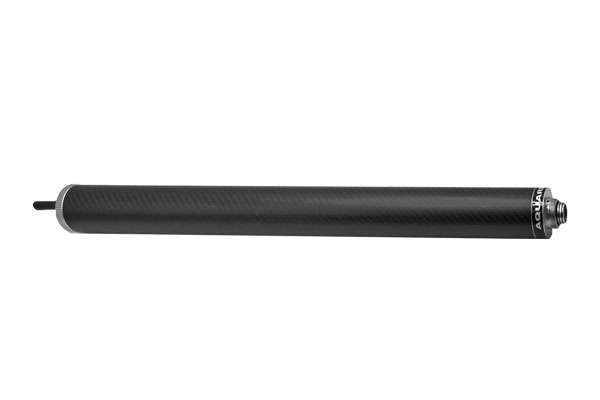

- Matériaux : corps en titane, embout Delrin (LeveLine-Mini : corps en carbone)
- Options de communication : Modbus/RS485, SDI-12, protocole propriétaire Aquaread
- Alimentation interne : batterie 3,6 V lithium, jusqu'à 10 ans (hors modèles Mini)
- Alimentation externe : 6/24 VDC
MÉMOIRE (hors modèles Mini)
- Capacité : 150 000 (LeveLine-Baro), 500 000 (LeveLine), mesures enregistrées
- Types d’enregistrement : fixe, sur événement et sélectionnable
par l'utilisateur avec démarrage programmé, arrêt programmé,
démarrage du déploiement et visualisation en temps réel - Fréquence d’enregistrement paramétrable : jusqu’à 1/sec, selon modèles
MESURE DE NIVEAU
- Type/matériel : piézo-résistif, céramique
- Gamme (pression absolue) : 10,0 m (32,8 ft), 20,0 m (65,6 ft), 50,0 m (164 ft), 100m (326 ft)
- Précision (PE) : ± 0,05 % PE, ± 0,1 PE (Baro)
- Résolution : 0,002 % PE ou 1mm (la plus élevée des deux), 0,1 mBar (Baro)
MESURE DE TEMPÉRATURE
- Résolution : 0,01° C / 0,01 ppt
- Précision : ± 0,1° C lecture
MESURE DE CONDUCTIVITÉ (CTD)
- Gamme : 1/200 mS/cm (0 à 200,000 µS/cm)
- Résolution : 1µS
- Précision : ± 1 % lecture ou ± 1 µS (la plus élevée des deux) au point d’étalonnage à 25° C
MESURE DE SALINITÉ (CTD)
- Précision : 0 à 70 PSU / 0 à 70 ppt (g/Kg)
- Résolution : 0,01 PSU / 0,01 ppt
Produits connexes
- Câble USB LeveLine PC-KiT et logiciel PC LeveLink
- BlueLink – Module Bluetooth
- GPS LeveLine Meter
- Clé de déploiement rapide
- Télémétrie Aquatel
- Câbles ventilés et non ventilés
- Cordons de déploiement en Kevlar
- Boîtiers de dessicant
