DVP

Capteur Doppler intelligent pour canaux ouverts

Le capteur vitesse Doppler DVP est destiné à la mesure de la vitesse d’écoulement du fluide dans des canaux ouverts ou des cours d’eau naturels.

Basé sur la technologie Doppler, le DVP est un capteur numérique communicant doté de capacités avancées de traitement et d’évaluation de la qualité de signal.

Il peut être associé à un capteur de niveau et intégrer des tables de conversion hauteur/surface pour le calcul des débits.

Applications

Mesures de vitesses/débits sur des canaux ouverts :

  • Réseaux d’assainissement et d’eau pluviale pour des mesures permanentes ou des campagnes de diagnostic, d’études d’infiltration ou de capacité
  • Entrée/sortie de station d’épuration
  • Suivi et enregistrement des déversements
  • Canaux d’irrigation
  • Rivières pour la surveillance de crues et la prévention d’inondations
  • Vérification de débitmètres existants

Avantages

  • Adapté aux mesures d’eaux claires parasites, par sa qualité de signal sur les faibles vitesses jusqu’à 1 cm/s
  • Intègre des algorithmes d’évaluation de la qualité de la mesure
  • Large gamme de vitesse (bidirectionnel) : +/- 1 cm/sec à +/- 5 m/sec
  • Mesure sous faibles hauteurs d’eau (15 à 20 millimètres au-dessus du capteur)
  • Communication Modbus et SDI12
  • Calcul du débit intégré, lorsqu’associé à un capteur de hauteur (mesures transmises par la liaison Modbus/SDI12)
  • Combinaison possible avec notre Doppler radar Raven-Eye pour assurer une continuité de mesure en cas de surcharge et réduire les besoins d’entretien (capteur installé assez haut sur le côté de la conduite, hors zones de dépôt)
  • Garantie de 2 ans, extensible à 3 ans

Spécifications

CAPTEUR

  • Mesure de vitesse bidirectionnelle par effet Doppler, via 2 transducteurs 1MHz
  • Analyse spectrale de la distribution de vitesses pour le calcul de la vitesse moyenne sur la surface mouillée
  • Précision :
    — ± 2 % de la valeur lue pour V ≥ 0.5 m/s
    — ± 0,01 m/s pour V < 0.5 m/s
  • Résolution : 1 mm/sec
  • Capteur de température intégré
    — gamme : -10 °C à +85 °C
    — précision : ±0.5 °C
    — résolution : 0.5 °C
  • Correction de la vitesse du son :
    — Fixe (définie par l’utilisateur), ou
    — Variable (utilise la mesure de température interne et la valeur de conductivité à 25 ºC définie par l’utilisateur)
  • Calcul du débit intégré par table surface / vitesse (avec capteur de hauteur)

COMMUNICATION

  • Communication série RS232 / RS485 / SDI-12
  • Protocoles : Modbus RTU / SDI-12 / Mode commande
  • Informations disponibles : vitesse, température, qualité signal, diagnostic, débit

MATÉRIEL ET ALIMENTATION

  • Alimentation 9-28 VDC
  • Consommation : 14 mA à 12 VDC en veille, 25 mA à 12 VDC pendant la mesure
  • Longueur de câble maxi : 300 m (100 m en solution certifiée Ex)
  • Matériau : PVDF, polyuréthane, inox 316
  • Étanchéité IP68 / NEMA6
  • Dimensions (H x L x l) : 19 mm x 122 mm x 46 mm
  • Poids : 1,1 kg avec câble de 10 m
  • Température d’utilisation : -20 à +60 °C (fluide non gelé)
  • Certifié Ex (Classe I / Zone 1)

Produits connexes

  • Accessoires d’installation en inox 316 : platines support, cerclages ajustables par écarteur
  • Câbles de raccordement avec connecteurs étanches
  • Logiciels d’exploitation de Hydreka (MainFlo, WinFluid), pour la génération de profils normés (circulaire, rectangulaire, ovoïdal …) ou quelconques
  • Capteurs de hauteur (hydrostatiques, ultrasons, radar)
  • MainFLO Intelligens Flow
  • Vélocimètres et profileurs


Illustrations

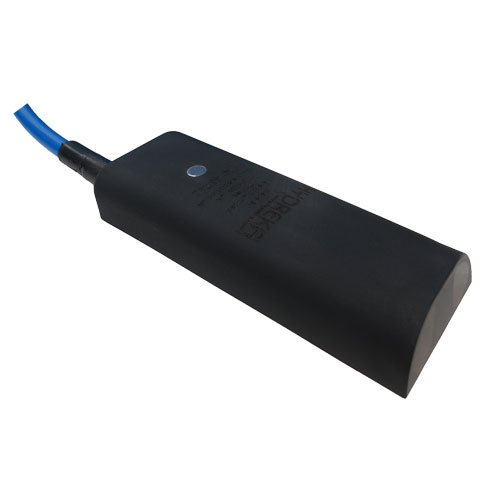

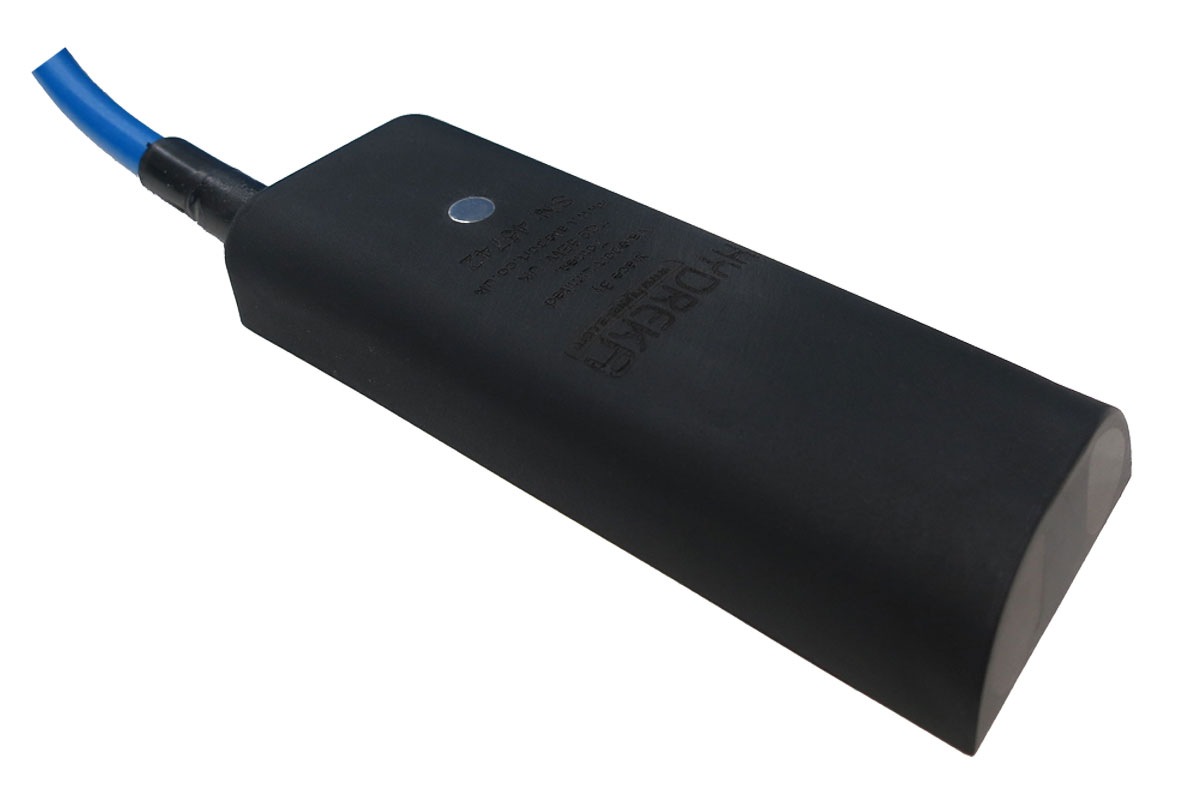

DVP

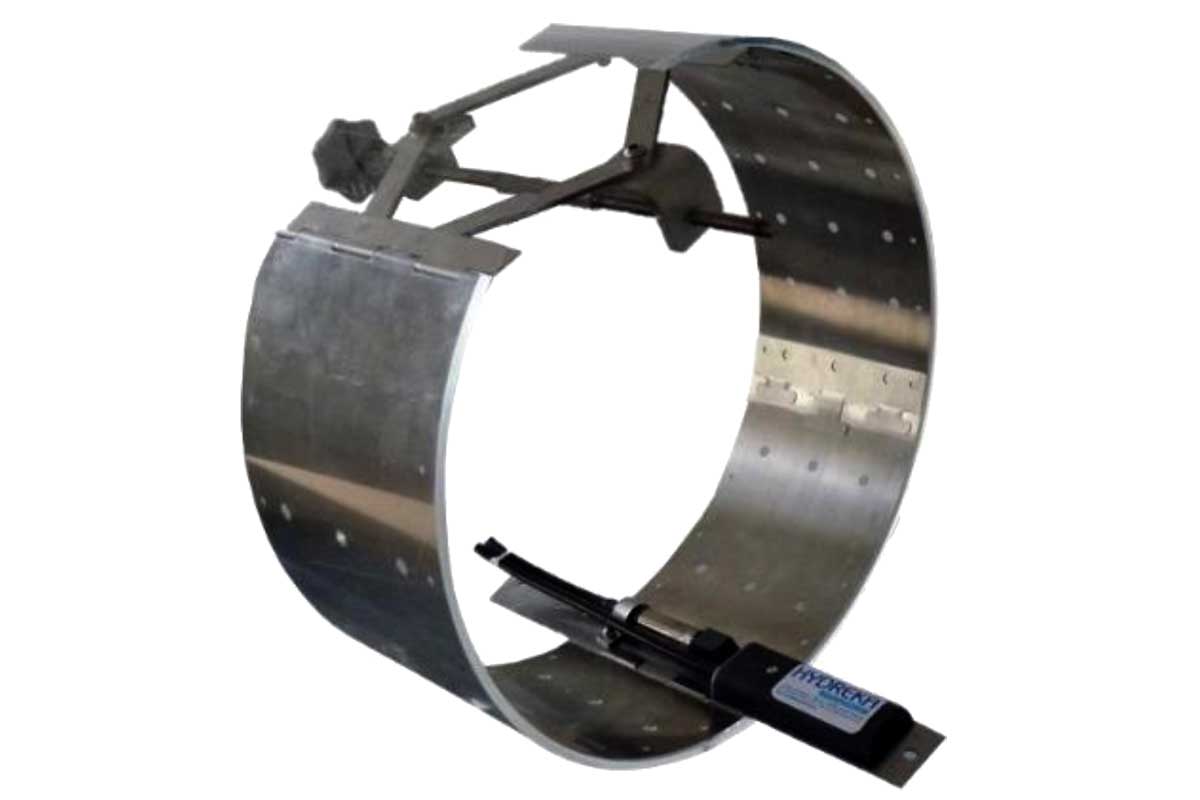

DVP cerclage

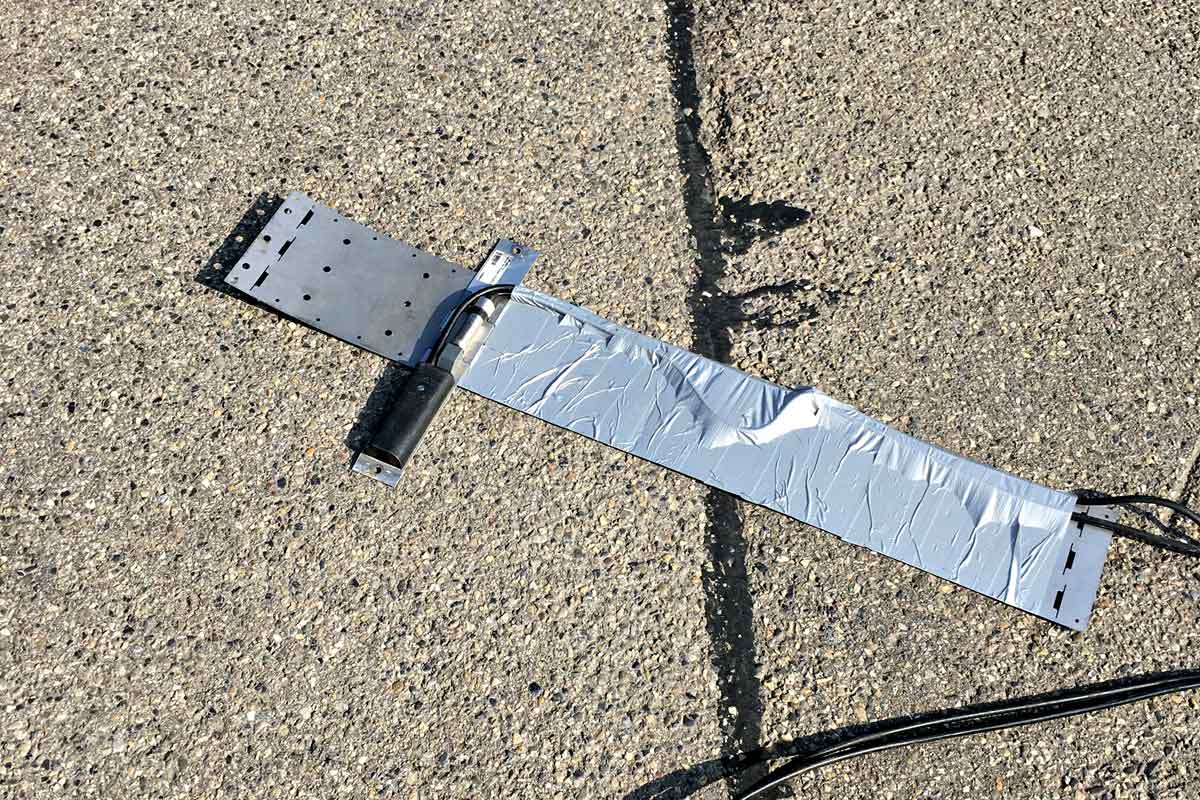

DVP terrain

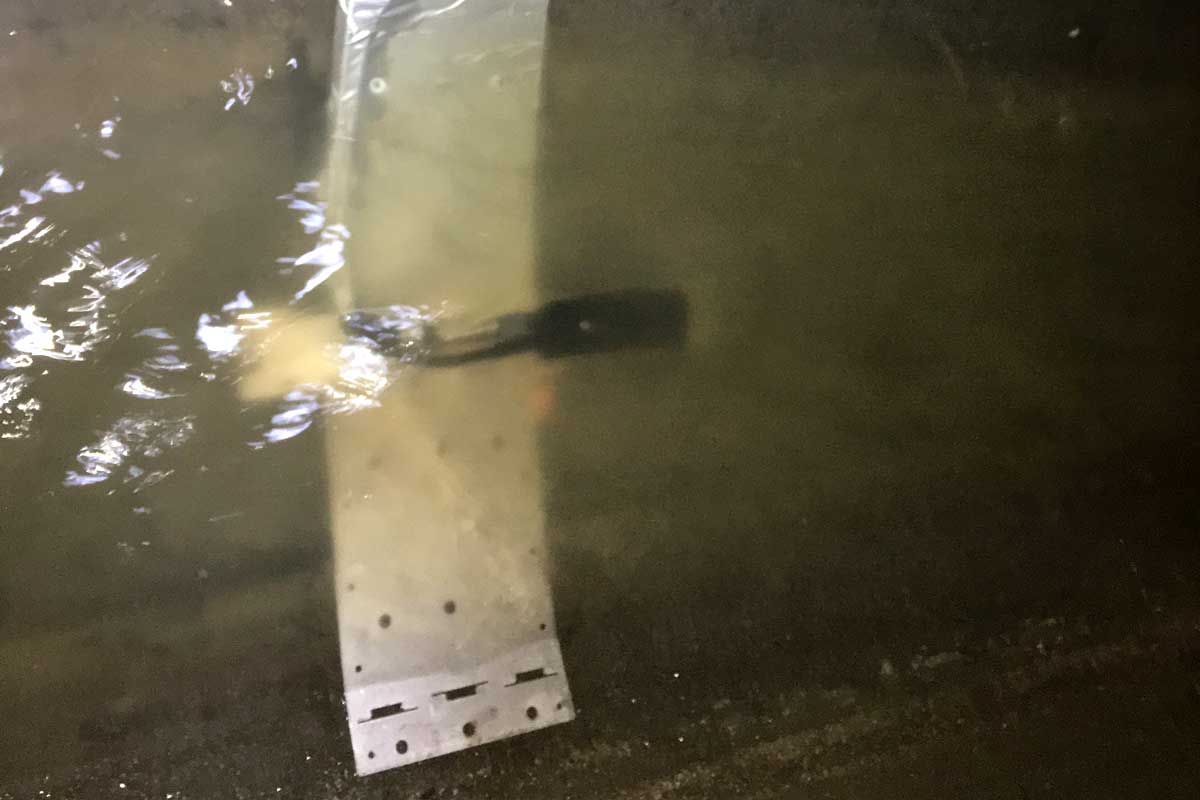

DVP terrain 2
