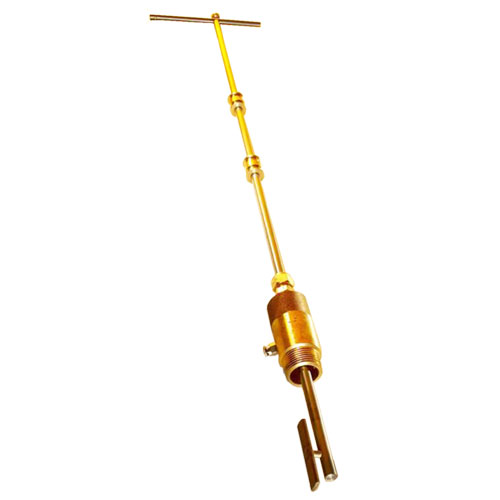

La gamme de jauges de mesure Hydreka est destinée à la mesure précise de diamètres internes de conduites à partir d’un simple robinet de prise en charge.
Cette mesure permet notamment le positionnement exact des débitmètres électromagnétiques à insertion HydrINS2 au centre des conduites.
L’instrument peut cependant être utilisé indépendamment de ces produits dans tous les cas où il est nécessaire de connaître le diamètre interne réel des conduites.
Bien souvent en effet, dans le cas de conduites assez anciennes, le diamètre interne des conduites peut différer sensiblement du diamètre initial du fait des phénomènes de corrosion et de dépôts divers au fil du temps (tubercules de rouille, tartre…).
Parfois aussi, y compris pour des conduites neuves ou peu sujettes aux risques de dépôts, les spécifications exactes des conduites sont inconnues (constitution et épaisseur du revêtement).
Or, la connaissance précise de ce diamètre est nécessaire, en particulier au fonctionnement des débitmètres en conduites pleines pour convertir les vitesses mesurées en débits (débitmètres électromagnétiques, débitmètres à ultrasons…).

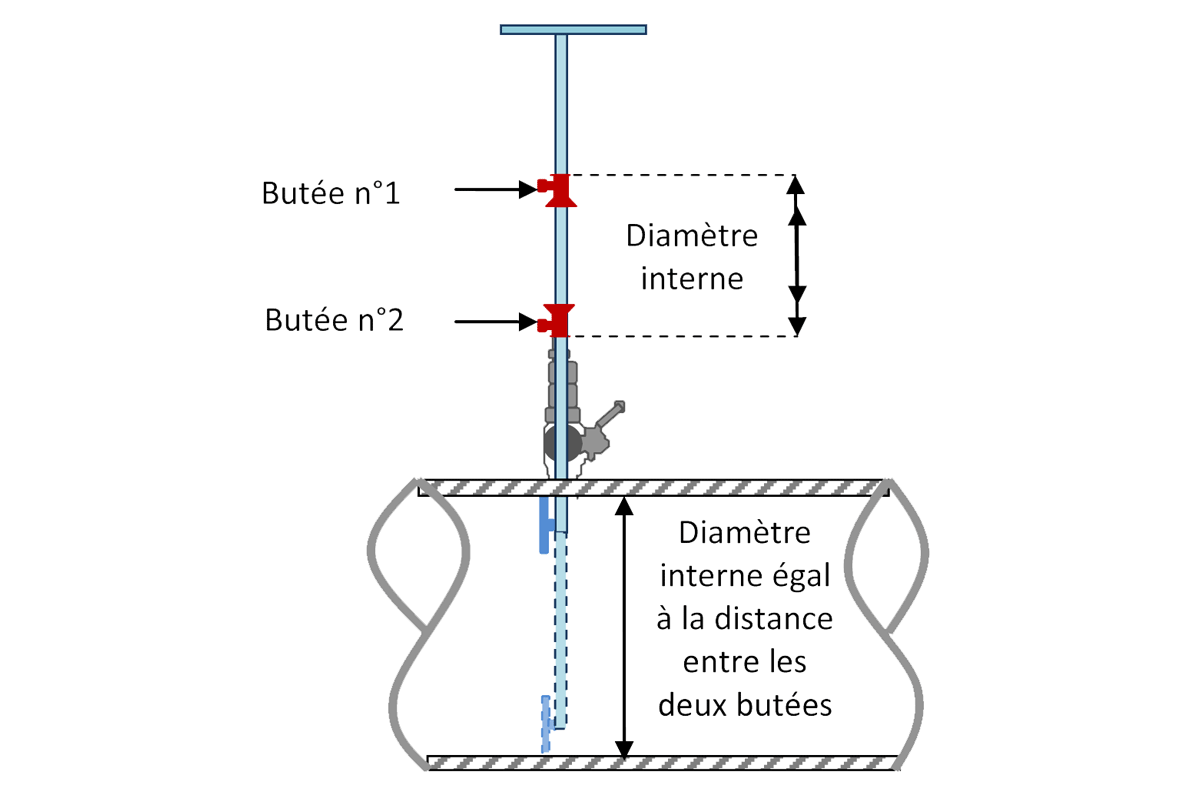

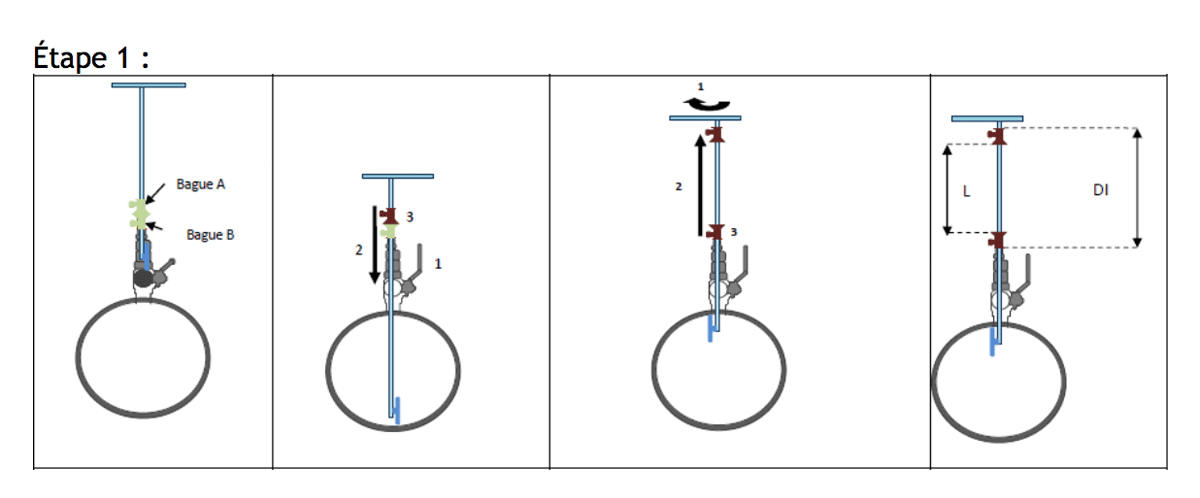

Les jauges Hydreka utilisent un système original de butée et de bagues de repérage. Elles sont très simples d’emploi et peuvent être utilisées sur des conduites sous pression, sans arrêt du débit.
Applications

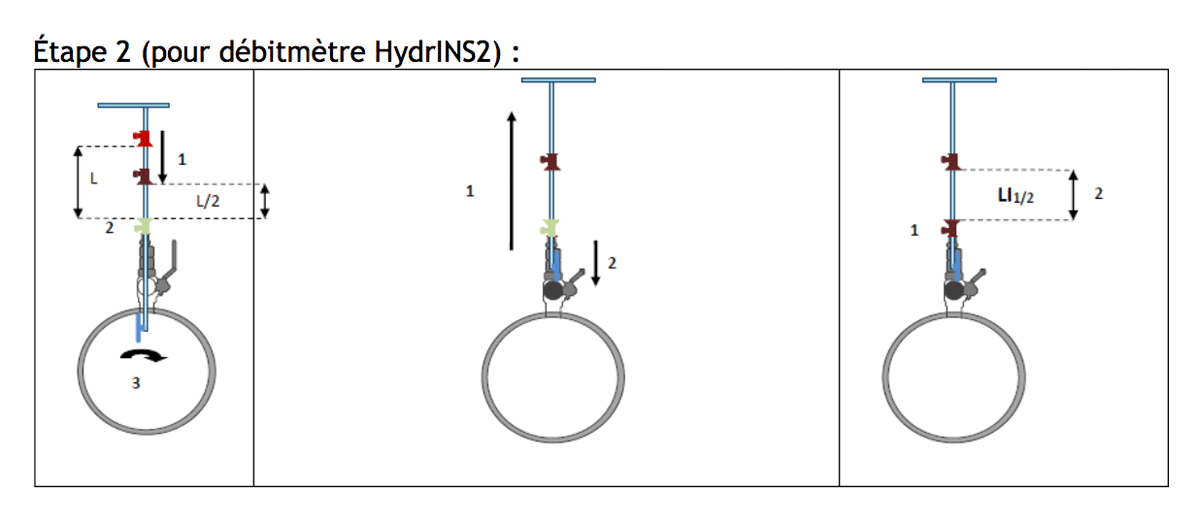

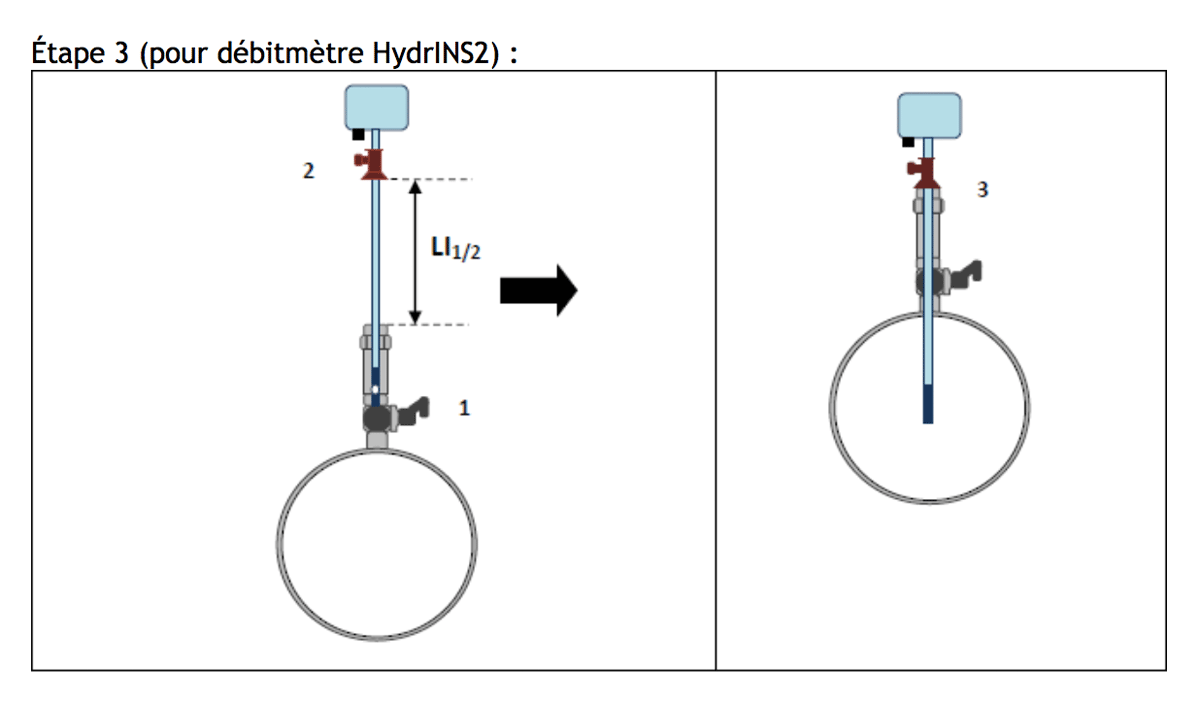

- Mesure de diamètre interne préalable à l’installation d’un débitmètre à insertion de type HydrINS 2/ HydrINS 2 Mini, pour permettre un positionnement précis des électrodes de mesure au centre de la conduite (ou au 1/8 ème selon l’application)
- Mesure de diamètre interne réel de toute conduite pleine pour une conversion précise en débits des vitesses mesurées par un débitmètre (débitmètres électromagnétiques standards ou débitmètres non intrusifs, tels que des débitmètres ultrasons de type Temps de transit ou Doppler)
- Tout autre besoin de connaissance de diamètre interne de conduite (ex. : évaluation de perte de capacité de réseaux)
Avantages
- Utilisation possible sur conduites en service et sous pression
- Simplicité d’usage
- Robustesse
- Vis de purge pour faciliter l’insertion en cas de pression élevée
Spécifications
- 5 modèles disponibles se distinguant par la gamme des diamètres internes mesurables et la hauteur de dégagement nécessaire :
| Modèle | Diamètre interne maxi mesurable | Hauteur mini de dégagement nécessaire |
|---|---|---|
| 500 | 500 mm (19.7’’) | 1.1 m (43.3’’) |
| 700 | 700 mm (27.5’’) | 1.2 m (47.2’’) |
| 900 | 900 mm (35.4’’) | 1.45 m (57.1’’) |
| 1000 | 1000 mm (39.4’’) | 1.65 m (65’’) |
| 1400 | 1400 mm (55.1’’) | 1.95 m (76.8’’) |
- Filetages disponibles selon type et calibre de la prise en charge :
— 1’’ et 2’’ NPT
— 1’’, 1.5’’ et 2’’ BSP - Possibilité de jauges fabriquées sur mesure pour des besoins spécifiques en taille ou en type de filetage
- Constitution :

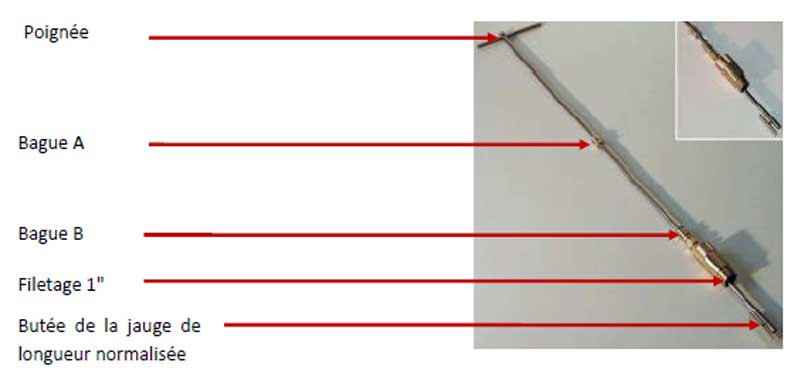

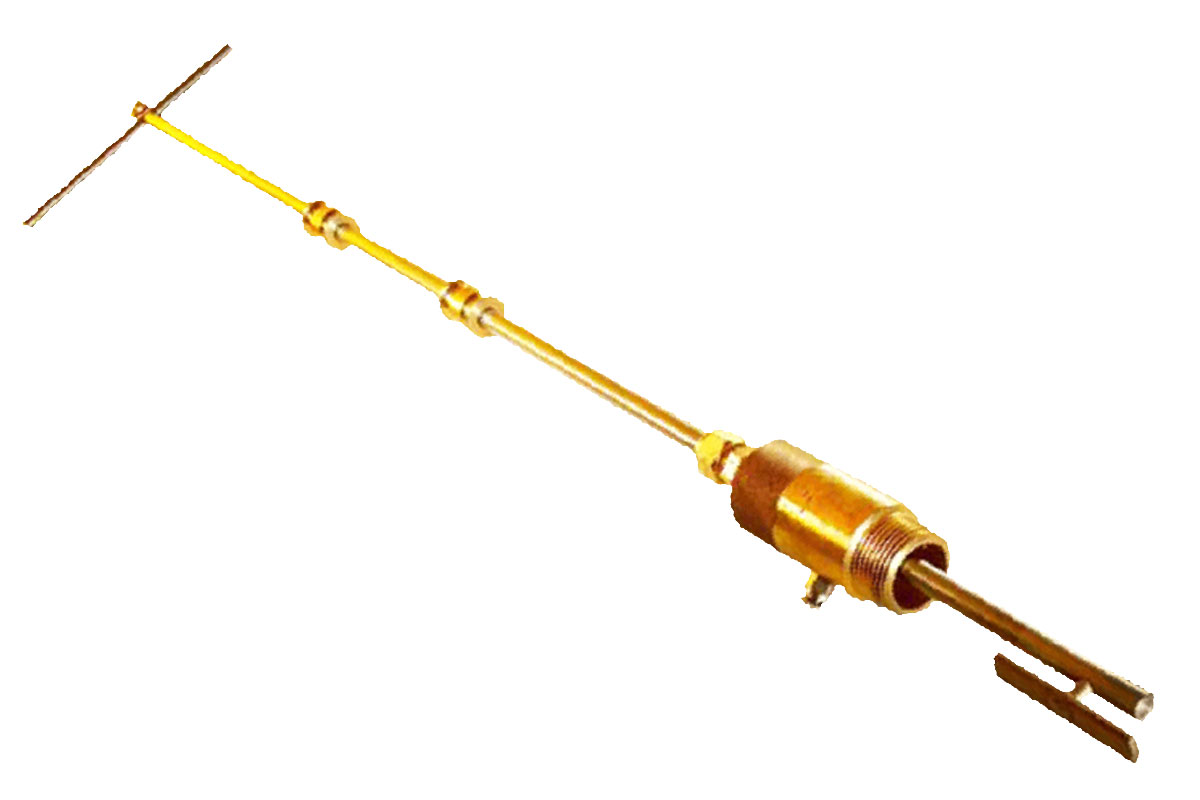

— Tige métallique comportant un boîtier avec partie filetée pour fixation sur le robinet de prise en charge
— Butée de longueur normalisée
— Deux bagues de repérage équipées de vis de serrage en plastique
— Poignée permettant l’alignement de la jauge et facilitant la rotation à 180° de la tige lors de la remontée de la butée
Produits connexes
- Jauges de mesure d’épaisseur de conduites
- Débitmètres électromagnétiques à insertion HydrINS2 et Torpee-Mag
