Pegasus+ est un système de contrôle de vannes de régulation de pression (PRV) sur réseau d’aqueduc, qui permet d’ajuster la pression de sortie en fonction du temps, de la demande ou d’une combinaison des deux.
Outre cet ajustement de la pression aux besoins, Pegasus+ est en mesure de surveiller les points critiques du réseau grâce à sa communication cellulaire intégrée et au couplage avec le système central de gestion DataGate/Pressview.
Cette gestion optimale de la pression sur les différentes zones du réseau permet de réduire de manière importante les risques de fuites et de bris de conduites, et ainsi d’assurer un fonctionnement plus fiable, plus serein et plus économique des infrastructures critiques de distribution d’eau potable.
Pegasus+ est compatible avec la grande majorité des vannes du commerce et peut fonctionner de manière autonome sur batterie, ce qui permet d’envisager son utilisation sur des installations existantes sans besoin de rénovation.
Applications
Modulation de la pression de distribution sur les réseaux d’aqueduc basée sur la demande.
L’intérêt du Pegasus+ est particulièrement important lorsque le réseau présente des points critiques (ex. : points hauts), car il permet alors d’optimiser la pression du réseau tout en assurant un maintien de pression satisfaisant sur ces points critiques.
Ces points critiques sont généralement équipés d’enregistreurs du type Multilog LX2, qui communiquent avec le système Pegasus+ via la plateforme de supervision DataGate/PressView.

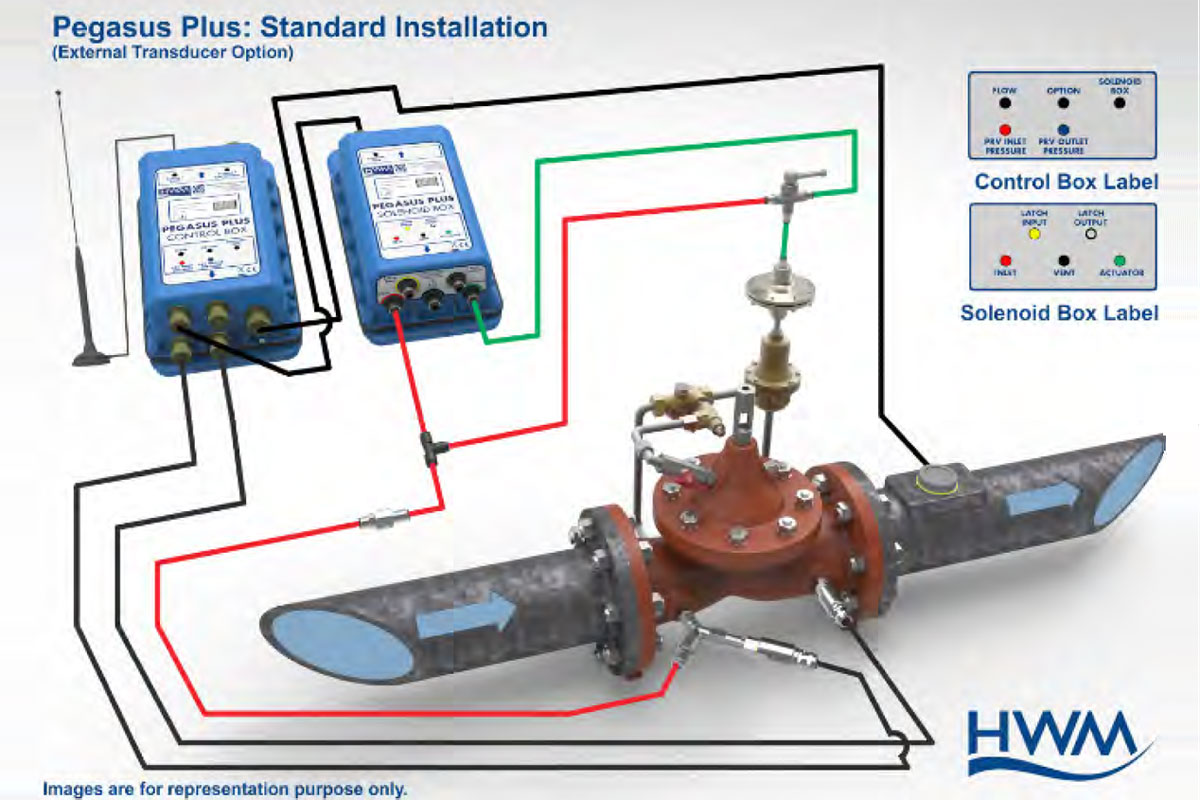

Pegasus+ peut être utilisé avec la très grande majorité des vannes de régulation du commerce, neuves et existantes. L’actionneur hydraulique fourni avec le contrôleur est simplement installé en lieu et place de l’écrou servant à fixer la pression de sortie de la vanne (pilote).
Pegasus+ peut aussi, pour des applications de régulation selon la demande, se connecter sur des débitmètres existants, ou être mis en œuvre avec des débitmètres électromagnétiques à insertion (voir produits HydrINS2 et TORPEE-MAG).
Avantages
- Flexibilité et adaptabilité de la solution (mise en œuvre dans des chambres de vannes neuves ou existantes, sur toutes marques de vannes)
- Sécurité de fonctionnement :
— valeurs mini et maxi de pression mécaniquement ajustées et bloquées sur l’actionneur hydraulique du Pegasus+ ; permet d’éviter toute fermeture totale de la vanne en cas de mauvaise manipulation par un opérateur, de problème électronique, de casse ou de gel de la conduite
— surveillance des incidents (capteur défectueux, débit anormal…) avec passage automatique en mode dégradé (fonction Fail safe)
— forçage automatique en ouverture ou fermeture maximale dans des situations extrêmes ou d’urgence (ex. : besoins pour bornes incendie)
— surveillance et enregistrement accéléré de transitoires de pression
— capacités d’alerte intégrées
— traçabilité des actions des opérateurs - Régulation associée à une surveillance des points critiques du réseau
- Possibilité d’utilisation sur des sites sans énergie grâce à des batteries internes longue durée (autonomie de 5 ans environ)
- Disponibilité de packs batteries externes pour augmenter cette autonomie
- Étanchéité IP68 (submersible), connecteurs en inox 316
- Télémétrie intégrée compatible avec les nouveaux réseaux cellulaires LTE-M/NBIoT qui offrent :
— une meilleure communication dans les endroits difficiles (ex. : chambres sous chaussée)
— une consommation d’énergie réduite - Grande sécurité des communications, avec secours par SMS en cas de baisse de disponibilité sur le canal Data IP des réseaux
- Configurable à distance
- Enregistrement des mesures de pression amont et aval, et des débits
Spécifications
MATÉRIEL ET ENVIRONNEMENT
- Actionneur hydraulique en laiton (différents modèles selon type vanne)
- Kit de montage, comprenant tous les tubes, raccords et robinets nécessaires à l’installation
- 2 boîtiers :
— Control Box : contrôleur, enregistreur et transmetteur
— Solenoïd Box : électrovannes - Dimensions de chaque boîtier (H x L x P) : 315 x 153 x 87 mm
- Poids : 2 x 3.5 kg
- Boîtiers en alliage d’aluminium moulé
- Températures de fonctionnement : -20 °C à +60 °C
- Étanchéité IP68 (submersible)
ALIMENTATION
- Alimentation par batteries internes lithium-chlorure de thionyl
- Autonomie moyenne de 5 ans
- Disponibilité de packs batteries externes pour augmenter l’autonomie
ENTRÉES-SORTIES
- Deux entrées digitales (états, impulsions)
- Deux entrées analogiques (et 3ème optionnelle), selon besoins :
— capteurs de pression internes (20 Bar/290 psi ou 10 Bar/145 psi), précision ±0.1 %
— capteurs de pression externes, avec signal courant ou tension
— autres capteurs - Trois sorties solénoïdes :
— 1 sortie forçage pour ouvrir ou fermer la chambre supérieure de la vanne
— 2 sorties pulsées (contrôle haut/bas)
— maxi 2500 manœuvres par jour
FONCTIONS DE CONTRÔLE
- Modulation selon l’heure :
— jusqu’à 96 points, avec extrapolation entre points
— programmation distincte sur chacun des 7 jours de la semaine, ou selon jours de semaine et jours de fin de semaine
— possibilité de prise en compte de jours spéciaux (événements)
— gestion automatique des changements d’heure été/hiver - Modulation selon la demande :
— basée sur le signal d’un débitmètre (table de conversion de 96 points débit/pression avec extrapolation linéaire entre points) - Fonction Fail safe :
— mode de repli automatique en cas de défaut capteur, débit anormal, etc.
— type d’action de repli sur le solénoïde de forçage configurable
— possibilité de passage de modulation selon demande à modulation selon horaire
— possibilité de passage en pression constante
ENREGISTREMENT
- Données de suivi enregistrées à fréquence configurable (1 sec à 24 h) : pression amont, pression aval, débit
- Capacité de 180.000 données : valeurs instantanées, moyennes, mini et maxi
- Possibilité d’enregistrement de transitoires de pression
- Enregistrement d’alarmes
COMMUNICATION
- Port série pour communication locale (logiciel IDT)
- Modem cellulaire intégré LTE-M/NBIoT
- Transmissions des données et alarmes en Data IP et en secours par SMS
- Alertes sur états de défaut, valeurs ou profils anormaux
- Programmable et exploitable à distance, depuis plateforme DataGate/PressView
Produits connexes
- Logiciel DataGate/PressView
- Divers capteurs de pression
- Débitmètres électromagnétiques à insertion (voir produits HydrINS2 et Torpee-Mag)
- Enregistreurs de pression autonomes pour les points critiques du réseau (voir produits Multilog LX, ComLog, Multilog 2, etc.)
- Antennes cellulaires : différents modèles et longueurs de câbles disponibles selon besoins (antennes pour regards, antennes enfouies, antennes externes sur murs ou poteaux…)
